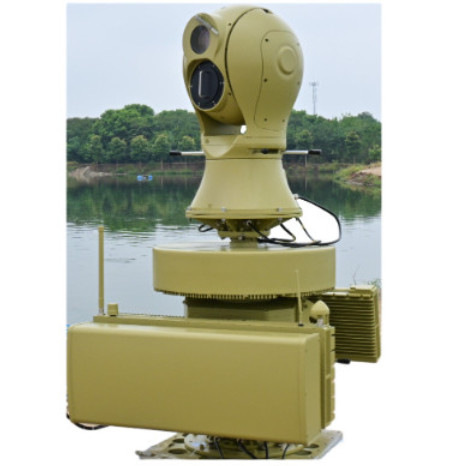

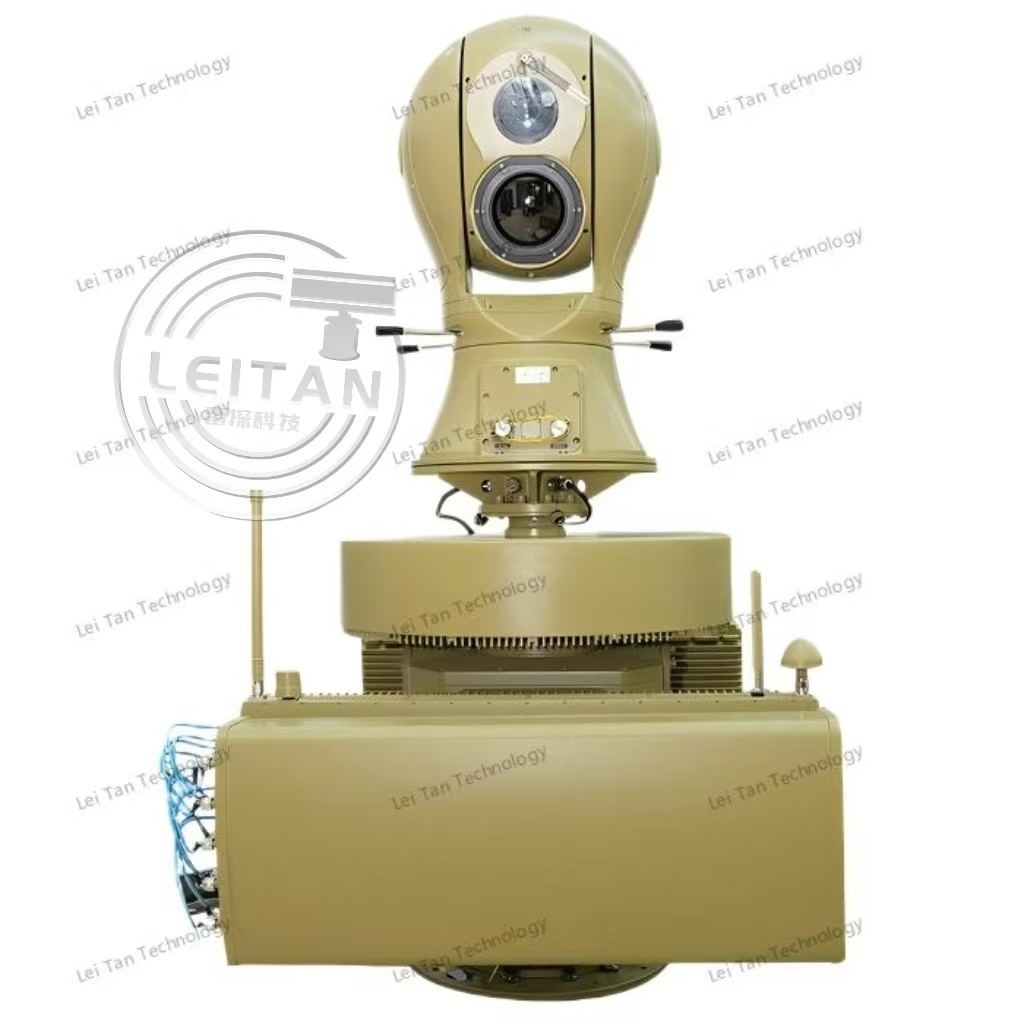

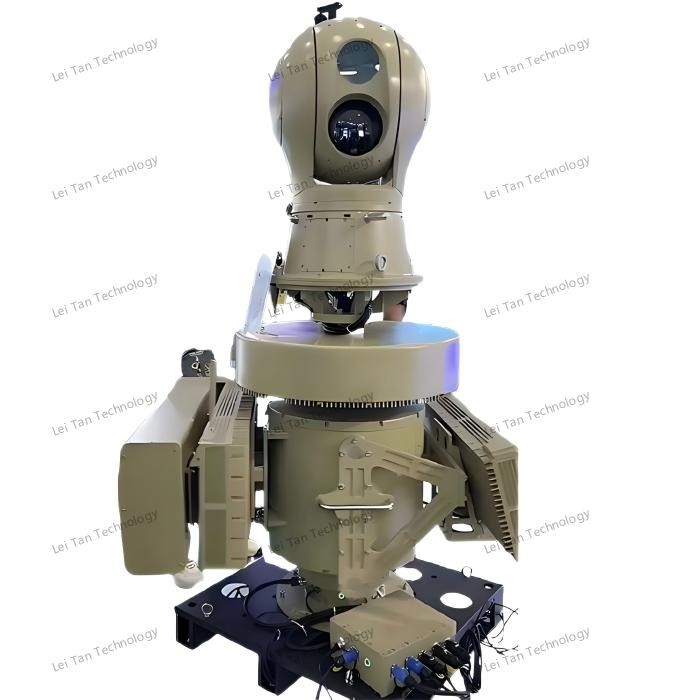

高度に統合されたモジュラリティー 5km範囲の光学追跡を統合する方向性UAV対抗システム
私は...製品説明
海東qing方向型反UAVシステムは高度に統合されたモジュール型装置で,特に大規模な私有財産保護地域と大規模なイベント会場の安全を保護するために設計されています.電気光学追跡などの複数の先進技術を統合しています,フルスペクトルモニタリング,レーダー,無線周波数干渉,GNSSスプーフィング,リアルタイム追跡,検出,干渉,UAVのスプーフィングを可能にします.レーダー検出を組み合わせることで,ラジオ周波数検出このシステムは5対1の防御システムを構築し 様々な脅威に柔軟に対応し 重要な地域の安全を確保します
II. 製品の特徴
高度な統合
ハイドンqingの方向型反UAVシステムには 多機能が組み込まれています ラダー,光センサー,電子偵察機器,電子対抗装置など単一の単位にこの統合された構造設計により,コンパクトで効率的なシステムレイアウトが実現されます.高度な統合は,システムの性能安定性を向上させるだけでなく,その視覚的認識性と抑止力を高める.
複数の方法による検出
このシステムは,周波数スペクトル検出,レーダー検出,電気光学追跡を組み合わせて,アクティブおよび受動検出方法を効果的に補完しています.周波数スペクトル検出は UAV の信号特性を特定することができますレーダー検出は 3次元座標情報を提供し 電気光学追跡は 疑わしい標的をリアルタイムで監視し 確認することができますこのマルチメソッド検出アプローチにより,システムは5キロメートルの範囲内でUAVを効率的に監視し追跡することができます..
多レベル管理と管理
海ドンqing方向型反UAVシステムは3レベルのリンク (レーダー+周波数スペクトル+電光) と二重リンク応答モードをサポートする.対応戦略を 異なる脅威レベルと 応用シナリオに応じて 柔軟に調整できますこの多レベル管理・制御メカニズムは,複雑な変化するUAV脅威に直面する際に,システムが迅速に正確な決定と対応を行うことを保証します.
柔軟な干渉とスプーフィングモード
このシステムは,UAVが着陸または漂うことを強制する手動または自動干渉モードを装備している.さらに,スプーフィングモードは,UAVを警告ゾーンとコアエリアから遠ざけることができる.この柔軟な干渉とスプーフィングモードの組み合わせは,UAVの脅威を効果的に対処するためのさまざまな対応オプションをユーザーに提供しています.
広範囲に
海ドンqing方向型反UAVシステムのレーダー検出および周波数スペクトル検出範囲は5キロメートルに達し,電光追跡距離は5000メートルを超えることができます.この広範なカバーは,システムが効果的に大規模なエリアを監視し,UAVの脅威に対する重要なゾーンの安全を確保することを可能にします..
製品機能
リアルタイムの監視と追跡
海東京方向型反UAVシステムにより 周波数スペクトル検出,レーダー検出,電気光学追跡位置,速度,飛行経路のリアルタイム情報を得ることができます. 飛行機の位置,速度,飛行経路のリアルタイム情報を得ることができます.
干渉 と 偽造
システムには強力な干渉と偽造機能が備わっています.干渉モードでは,システムは手動または自動的に無線周波数干渉を活性化し,UAVを着陸させることができます.,スプーフィングモードでは,UAVを計画路線から遠ざけ,警告およびコアゾーンから遠ざけるためにGNSSスプーフィング技術を使用します.
状況分析と指揮決定支援
ハイドンqing方向型反UAVシステムは 検出されたUAVの脅威レベルを分析し ユーザの命令決定支援を提供します光センサー脅威評価モデルを備えた電子偵察機器により,UAVの脅威レベルを迅速に決定し,対応提案を行うことができます.
複数のレベルのリンクレスポンス
システムには3レベルのリンク (レーダー + 周波数スペクトル + 電気光学) とダブルリンクレスポンスモードがサポートされています.脅威レベルに基づいて 干渉や偽造戦略を自動的に調整するレーダーと周波数スペクトル,レーダーと電気光学の組み合わせを選択できます.異なるシナリオでUAVの脅威を柔軟に対応するために.
地域保護
海東qing方向型反UAVシステムは 広大な地域を効果的に守ることができます広範囲の覆盖と 強力な監視と干渉能力により 警告区域とコアゾーンを包括的に監視できますUAVの脅威に対する重要な地域の安全を確保する.
V. 製品パラメータ
| 機能指標 | |
| 標準設定 | UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
| 検出距離 | ≥5KM |
| 検出周波数帯 | 70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
| 誤った頻度 | GPS/GALILEO/GLONASS/北斗 |
| 誤った距離 | ≥1KM |
| 干渉周波数帯 | 5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| レーダーパラメータ | 詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
| 光電子パラメータ | 光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
| メカニカル・インジケーター | |
| 風抵抗 | 10強風 |
| 動作温度 | -40歳°C55°C |
| 保存温度 | -45歳°C65°C |
| 保護基準 | IP65 |
| 動作湿度 | ≤95% |
| データインターフェース | RJ45 |
| パワーポート | 電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
| 体重 | 250KG |
| サイズ | 850mm×850mm×1700mm |
| プラットフォームの特徴 | ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
| 周波数検知モジュールの指標パラメータ | |
| 検出周波数帯 | 20MHzから6GHz |
| 検出半径 | ≥5km |
| 半径距離を特定する | ≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
| 検知角度 | 360° |
| 角測定精度誤差 (平均平方根) | 距離 5 km 以上 ≤ 1° |
| 最低検出高度 | <0m |
| 干渉モジュールの指標パラメータ | |
| 干渉周波数帯 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100〜5350MHz | |
| 4850-5100MHz | |
| 2280〜2540MHz | |
| 1750〜2000MHz | |
| 1100-1400MHz | |
| 850〜1050MHz | |
| 720~950MHz | |
| 410〜520MHz | |
| パワーポート | 50W |
| 干渉距離 | 3KM |
| レーダーモジュールのパラメータ | |
| 作業システム | 段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
| 作業周波数帯 | Xバンド |
| 効果的な検出能力 | ≥5.0KM (UAV) |
| ≥8.0KM (歩行者) | |
| ≥10.0KM (車両) | |
| ≥5.0KM (ボート) | |
| 速度を検出する | 0.5m/sから83m/s |
| アジムスの精度 | ≤0.3° (検索);≤0.3° (トラック) |
| ピッチの正確さ | ≤1.0° (検索) ≤0.5° (トラック) |
| データ率 | ≤5s/円 |
| 光電子モジュールのインデックスパラメータ | |
| 操作距離 | 大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
| 赤外線熱画像 | 検出器:冷めないバナジウム酸化物 (VOx) 赤外線焦点平面 スペクトル範囲: 8μmから14μm 解像度: 640×512 NETD: 30mKより良い レンズの焦点距離: 31~155mm 5倍連続光学ズームレンズ レンズ制御:電気ズーム,手動/自動フォーカス 画像強化:SDEデジタル画像詳細強化技術 極度偽色:熱黒,熱白,複数の偽色オプションが利用可能 画像 調整: 明るさ,コントラスト,ガンマ 修正 コード形式:H.264/H.265/MJPEG 強い照明保護機能をサポートします |
| 高画質可視光 | センサー:1/1.8 "ターゲット表面の星光グレード CMOS,ICR色から黒への変換 解像度: 2688×1520 照明: 色: 0.002 ルックス; 黒白: 0.0002 ルックス 暗号化形式:H.264/H.265/MJPEG 画像強化:幅広いダイナミックレンジ,強力な照明抑制,電子画像安定化,3Dデジタルノイズ削減,自動ホワイトバランスをサポートします 焦点距離: 12.5 〜 775mm 高画質の電気ズームレンズ デハージング: 光学および電子デハージングの両方をサポートする |
| 追跡機能 | 1追跡方法: フロントエンド内蔵ハードウェア追跡 2追跡モード: 手動,自動追跡,レーダーリンクをサポート 3ビデオスイッチング:デジタル高画質可視光/デジタル赤外線ビデオスイッチング追跡 4追跡機能: 複数の追跡アルゴリズムに組み込まれ,マルチターゲットの検出,自動キャプチャ,追跡中に自動ズーム,リアルタイムのターゲット軌跡の表示をサポートします臨時閉塞防止, etc 手動および自動追跡,レーダーリンク追跡をサポートする; 追跡プロセス中に標的認識をサポートする; 識別と追跡をサポートする;空気波ゲートの適応追跡をサポートする追跡ボックスのサイズは,目標サイズに応じて調整できます. 追跡ディスプレイ: 追跡標的の鷹眼ディスプレイを装備し,鷹眼の位置は任意に調整することができ,ターゲット2,4および8倍拡大ディスプレイをサポート |
| 分析 | 116Tops コンピューティング パワー プロセッサ 2実施方法: フロントエンド内蔵インテリジェント分析モジュール 3. 異常行動検出: ターゲット認識をサポート; 地域侵入検出,国境を越えた侵入検出,動き検出,などをサポート 分類認識: 人,車,無人機,鳥などの標的の分類認識をサポートする (データセットの提供には顧客の支援が必要です) |
| 機能強化 | 1. 健康管理: 自己テスト,ステータスクエリ,故障コードフィードバックのパワーをサポートし,可視光,熱画像コンポーネント,水平ピッチモーター,チップの温度,および実行時間 2データフィードバック: レンズ視野の角度,拡大,ZOOM/FOCUS値,ターンテーブルの角度に関するリアルタイム/クエリフィードバックと位置付け機能があります.リアルタイムでクエリ/フィードバックと位置位置付け機能をサポートします アップグレードと保守: 遠隔で再起動可能,遠隔アップグレード機能,システム保守に便利 |
| サーボターンテーブルモジュールのインデックスパラメータ | |
| 単軸回転台 | 1ターンテーブルの回転角度:アジムスN × 360°で連続回転 2最大アジムス速度: ≥ 130°/s 3最低アジムス速度: ≤0.1°/s 4最大アジムス加速: ≥ 90°/s2 5方向の精度: ≤0.1° 6固定指針の最小応答時間: ≤ 2s (0°から90°まで安定) ピッチブランケットの調整範囲: -25°から10°未満 |
VI:製品の特徴
|
製品の特徴 |
ハイ・ドン・チングの反ドローンシステムは リアルタイムでドローン動きを監視し追跡しますこのシステムはドローン標的を迅速に特定し 追跡することができますリアルタイムで位置,速度,飛行経路を把握します |
|
干渉と欺瞞 |
システムには強力な妨害や 欺瞞機能があります 妨害モードでは 自動または手動で 無線通信を妨害し ドローンをすぐに着陸させ基地に戻る欺瞞モードでは GNSS スプーフィング技術を使用して 飛行路線から遠ざけて 制限区域やコアエリアから遠ざける |
|
状況分析と指揮決定 |
ハイ・ドン・チング対無人機システムは ドローンによる脅威の状況を分析し 命令決定を支援しますレーダーから得られたリアルタイムデータを利用して ドローンの脅威レベルを迅速に評価します電子偵察機器と,事前に設定された脅威評価モデルを組み合わせて,ユーザーに対応する勧告を提供します. |
|
多レベル調整による対応 |
システムにはレーダー,スペクトル,電光技術を含む3レベルおよび2レベルのインターコネクション処分モードがサポートされています.スペクトル検出ドローンの総合的な監視と追跡を提供するために 電気光学追跡が協力し 脅威レベルに基づいて 妨害や欺瞞戦略を自動的に調整します双面接続モードでレーダーとスペクトル,レーダーと電気光学,異なるシナリオでドローンによる脅威を柔軟に対応するために. |
|
地域保護 |
ハイ・ドン・チング対無人機システムは 広大な地域を効果的に守ることができます広範な覆盖と強力な監視と妨害能力により 警戒区域とコアエリアの包括的な監視を可能にします重要な地域が ドローンによる脅威から 守られていることを保証します |
