柔軟でカスタマイズされた低高度警備レーダー
I. 製品説明

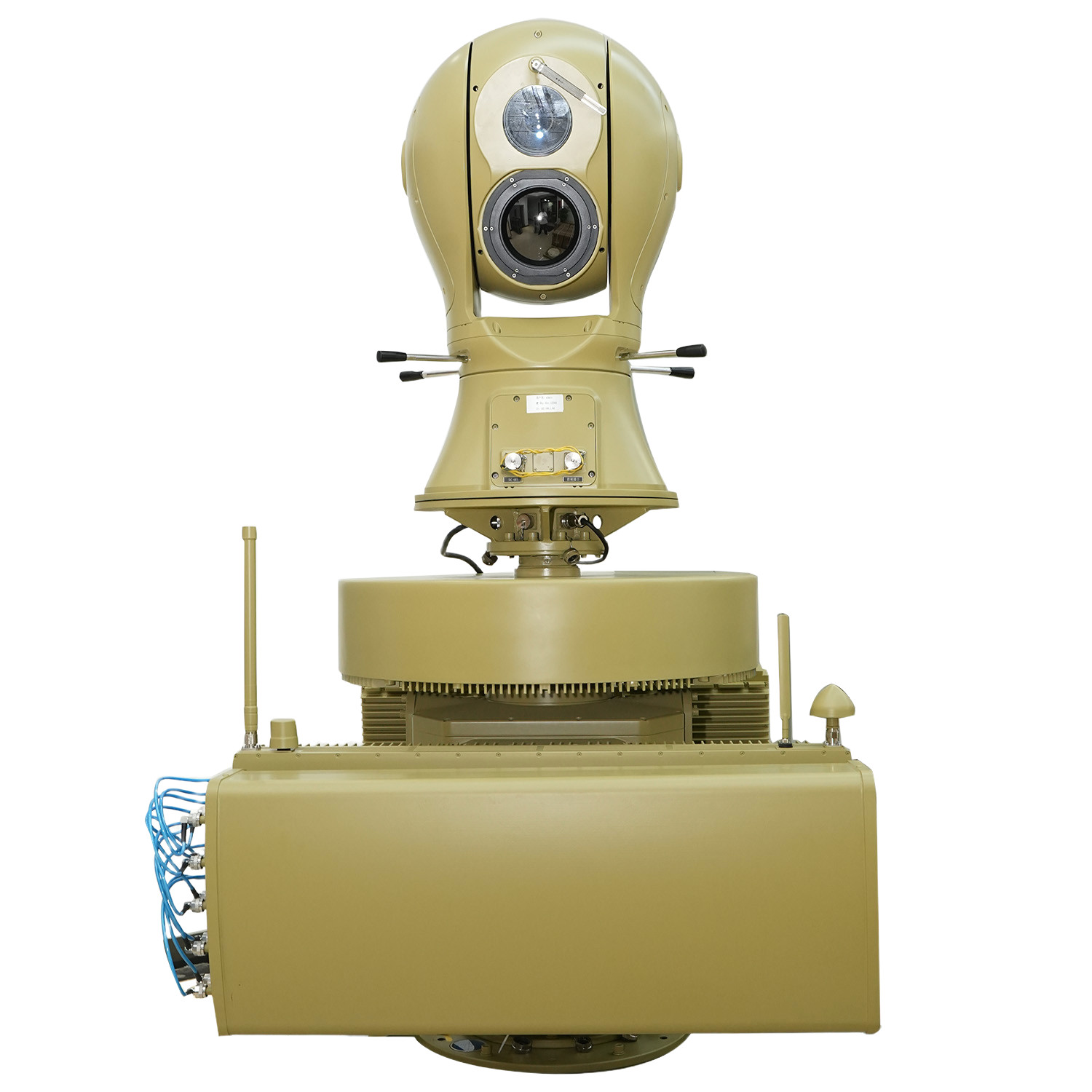

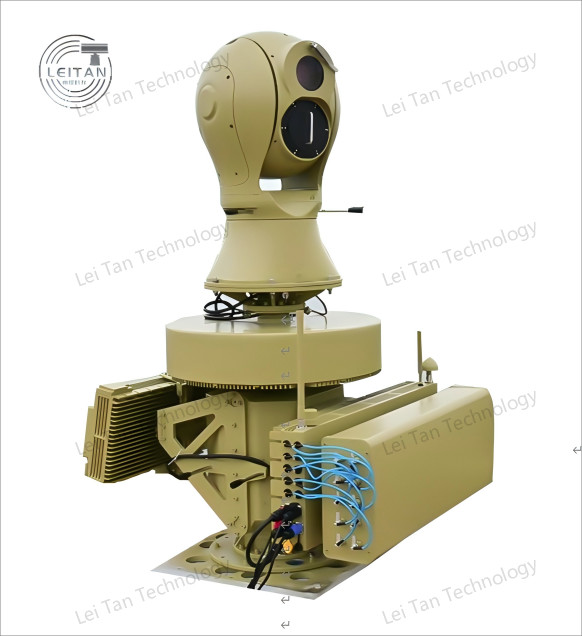

統合低空域警備レーダーシステムは ドローン検出と 対策のための 最先端のソリューションですレーダーを含むこのシステムは高度な適応性があり, 機密無人機に対する強力な防御を可能にします.固定と移動の両方の展開オプションをサポートする, 軍事基地,政府施設,および重要なインフラなどの様々な環境に適しています.その統合設計は,水,陸,そして空域汎用的で信頼性の高いセキュリティソリューションを提供します.
II. 製品の特徴
総合的な検出能力

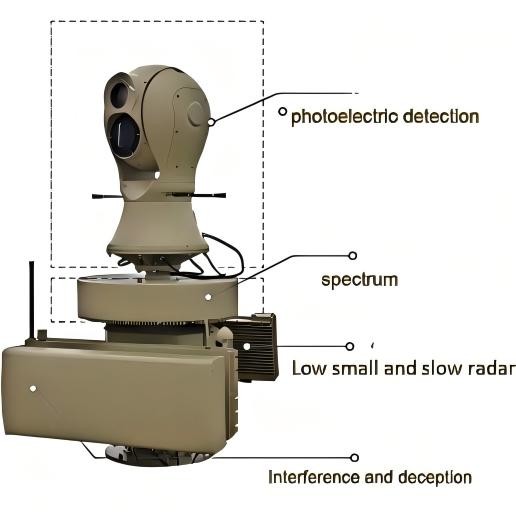

このシステムはレーダー,RF検出,電気光学追跡を統合し, ドローンの正確で信頼性の高い検出を可能にします.効果的な監視と対応を保証する.
高度な統合と柔軟性
レーダーシステムは高度に統合され,複数の機能を1つの統合されたユニットに統合しています.ユーザがシステムに特有のニーズと運用環境を合わせる.
環境 に 優れている
このシステムは,霧,雨,雪を含む様々な気象条件で効果的に動作するように設計されており,環境上の課題に関係なく継続的な保護を保証します.
製品機能
リアルタイムモニタリングと対応
このシステムは,ドローンのリアルタイム検出と追跡を提供し,潜在的な脅威に即座に対応することを可能にします.迅速かつ効果的な対策を可能とする.
カスタマイズできる検出システム
このシステムは,ユーザの要求に基づいてカスタマイズできる柔軟な検出スキームを提供しています.レーダー,RF検出,電光追跡を含む複数の検出モードをサポートします.総合的なカバーを確保するために.
統合された対策
このシステムには,電子干渉やGNSSスプーフィングなどの統合された対策が含まれています.これらの機能により,システムはドローン操作を妨害し,脅威を効果的に中和することができます.
IV パラメータ
| 機能指標 | |
| 標準設定 | UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
| 検出距離 | ≥5KM |
| 検出周波数帯 | 70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
| 誤った頻度 | GPS/GALILEO/GLONASS/北斗 |
| 誤った距離 | ≥1KM |
| 干渉周波数帯 | 5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| レーダーパラメータ | 詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
| 光電子パラメータ | 光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
| メカニカル・インジケーター | |
| 風抵抗 | 10強風 |
| 動作温度 | -40歳°C55°C |
| 保存温度 | -45歳°C65°C |
| 保護基準 | IP65 |
| 動作湿度 | ≤ 95% |
| データインターフェース | RJ45 |
| パワーポート | 電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
| 体重 | 250KG |
| サイズ | 850mm×850mm×1700mm |
| プラットフォームの特徴 | ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
| 周波数検知モジュールの指標パラメータ | |
| 検出周波数帯 | 20MHzから6GHz |
| 検出半径 | ≥5km |
| 半径距離を特定する | ≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
| 検知角度 | 360° |
| 角測定精度誤差 (平均平方根) | 距離 5 km 以上 ≤ 1° |
| 最低検出高度 | <0m |
| 干渉モジュールの指標パラメータ | |
| 干渉周波数帯 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100〜5350MHz | |
| 4850-5100MHz | |
| 2280〜2540MHz | |
| 1750〜2000MHz | |
| 1100-1400MHz | |
| 850〜1050MHz | |
| 720~950MHz | |
| 410〜520MHz | |
| パワーポート | 50W |
| 干渉距離 | 3KM |
| レーダーモジュールのパラメータ | |
| 作業システム | 段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
| 作業周波数帯 | Xバンド |
| 効果的な検出能力 | ≥5.0KM (UAV) |
| ≥8.0KM (歩行者) | |
| ≥10.0KM (車両) | |
| ≥5.0KM (ボート) | |
| 速度を検出する | 0.5m/sから83m/s |
| アジムスの精度 | ≤0.3° (検索);≤0.3° (トラック) |
| ピッチの正確さ | ≤1.0° (検索) ≤0.5° (トラック) |
| データ率 | ≤5s/円 |
| 光電子モジュールのインデックスパラメータ | |
| 操作距離 | 大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
| 赤外線熱画像 | 検出器:冷めないバナジウム酸化物 (VOx) 赤外線焦点平面 スペクトル範囲: 8μmから14μm 解像度: 640×512 NETD: 30mKより良い レンズの焦点距離: 31~155mm 5倍連続光学ズームレンズ レンズ制御:電気ズーム,手動/自動フォーカス 画像強化:SDEデジタル画像詳細強化技術 極度偽色:熱黒,熱白,複数の偽色オプションが利用可能 画像 調整: 明るさ,コントラスト,ガンマ 修正 コード形式:H.264/H.265/MJPEG 強い照明保護機能をサポートします |
| 高画質可視光 | センサー:1/1.8 "ターゲット表面の星光グレード CMOS,ICR色から黒への変換 解像度: 2688×1520 照明: 色: 0.002 ルックス; 黒白: 0.0002 ルックス 暗号化形式:H.264/H.265/MJPEG 画像強化:幅広いダイナミックレンジ,強力な照明抑制,電子画像安定化,3Dデジタルノイズ削減,自動ホワイトバランスをサポートします 焦点距離: 12.5 〜 775mm 高画質の電気ズームレンズ デハージング: 光学および電子デハージングの両方をサポートする |
| 追跡機能 | 1追跡方法: フロントエンド内蔵ハードウェア追跡 2追跡モード: 手動,自動追跡,レーダーリンクをサポート 3ビデオスイッチング:デジタル高画質可視光/デジタル赤外線ビデオスイッチング追跡 4追跡機能: 複数の追跡アルゴリズムに組み込まれ,マルチターゲットの検出,自動キャプチャ,追跡中に自動ズーム,リアルタイムのターゲット軌跡の表示をサポートします臨時閉塞防止, etc 手動および自動追跡,レーダーリンク追跡をサポートする; 追跡プロセス中に標的認識をサポートする; 識別と追跡をサポートする;空気波ゲートの適応追跡をサポートする追跡ボックスのサイズは,目標サイズに応じて調整できます. 追跡ディスプレイ: 追跡標的の鷹眼ディスプレイを装備し,鷹眼の位置は任意に調整することができ,ターゲット2,4および8倍拡大ディスプレイをサポート |
| 分析 | 116Tops コンピューティング パワー プロセッサ 2実施方法: フロントエンド内蔵インテリジェント分析モジュール 3. 異常行動検出: ターゲット認識をサポート; 地域侵入検出,国境を越えた侵入検出,動き検出,などをサポート 分類認識: 人,車,無人機,鳥などの標的の分類認識をサポートする (データセットの提供には顧客の支援が必要です) |
| 機能強化 | 1. 健康管理: 自己テスト,ステータスクエリ,故障コードフィードバックのパワーをサポートし,可視光,熱画像コンポーネント,水平ピッチモーター,チップの温度,および実行時間 2データフィードバック: レンズ視野の角度,拡大,ZOOM/FOCUS値,ターンテーブルの角度に関するリアルタイム/クエリフィードバックと位置付け機能があります.リアルタイムでクエリ/フィードバックと位置位置付け機能をサポートします アップグレードと保守: 遠隔で再起動可能,遠隔アップグレード機能,システム保守に便利 |
| サーボターンテーブルモジュールのインデックスパラメータ | |
| 単軸回転台 | 1ターンテーブルの回転角度:アジムスN × 360°で連続回転 2最大アジムス速度: ≥ 130°/s 3最低アジムス速度: ≤0.1°/s 4最大アジムス加速: ≥ 90°/s2 5方向の精度: ≤0.1° 6固定指針の最小応答時間: ≤ 2s (0°から90°まで安定) ピッチブランケットの調整範囲: -25°から10°未満 |
