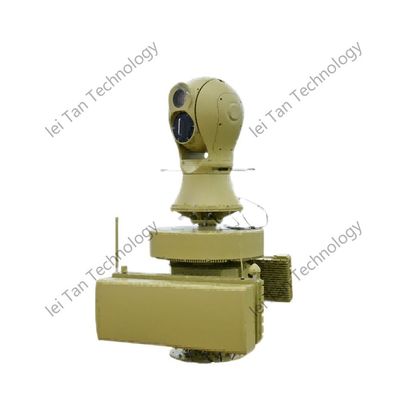

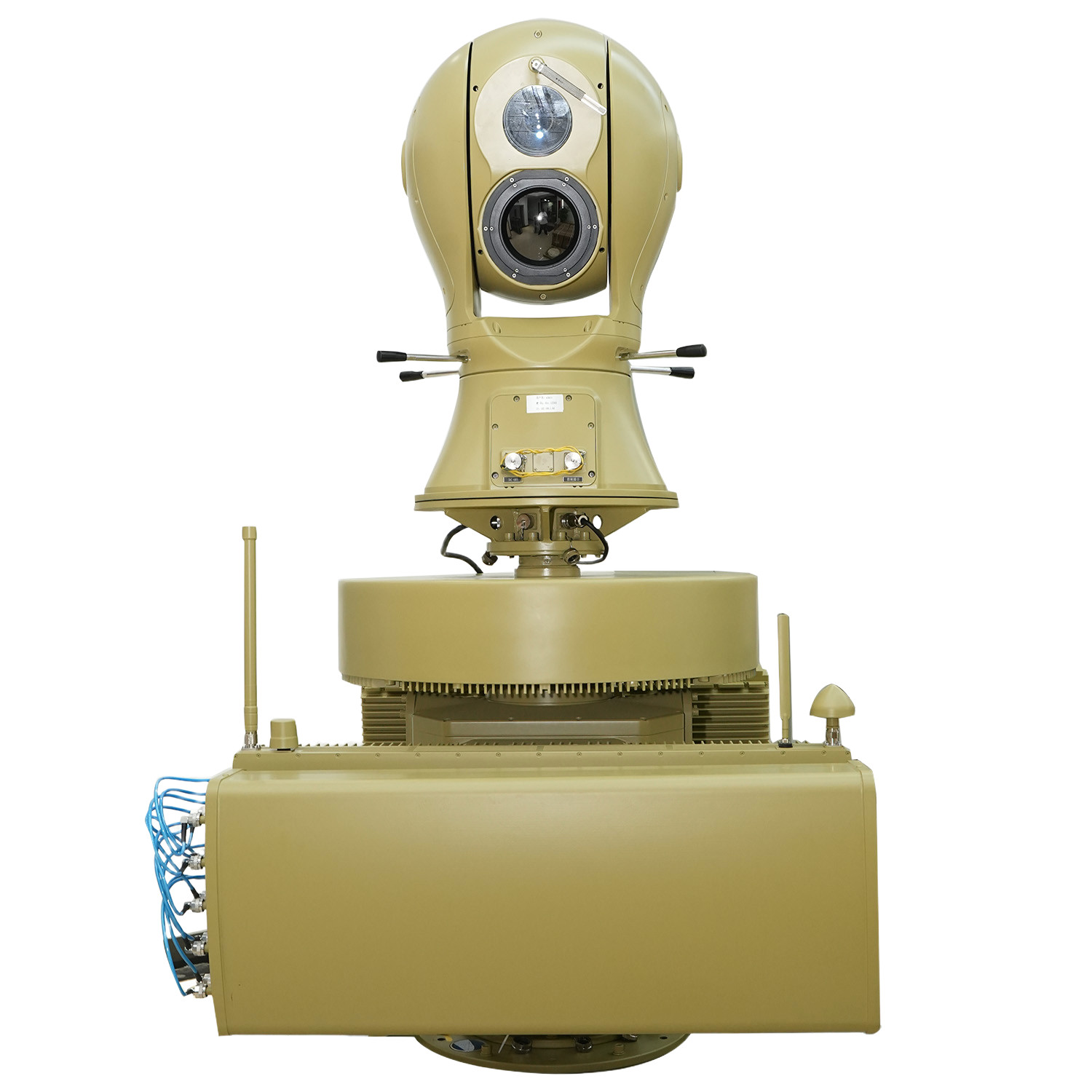

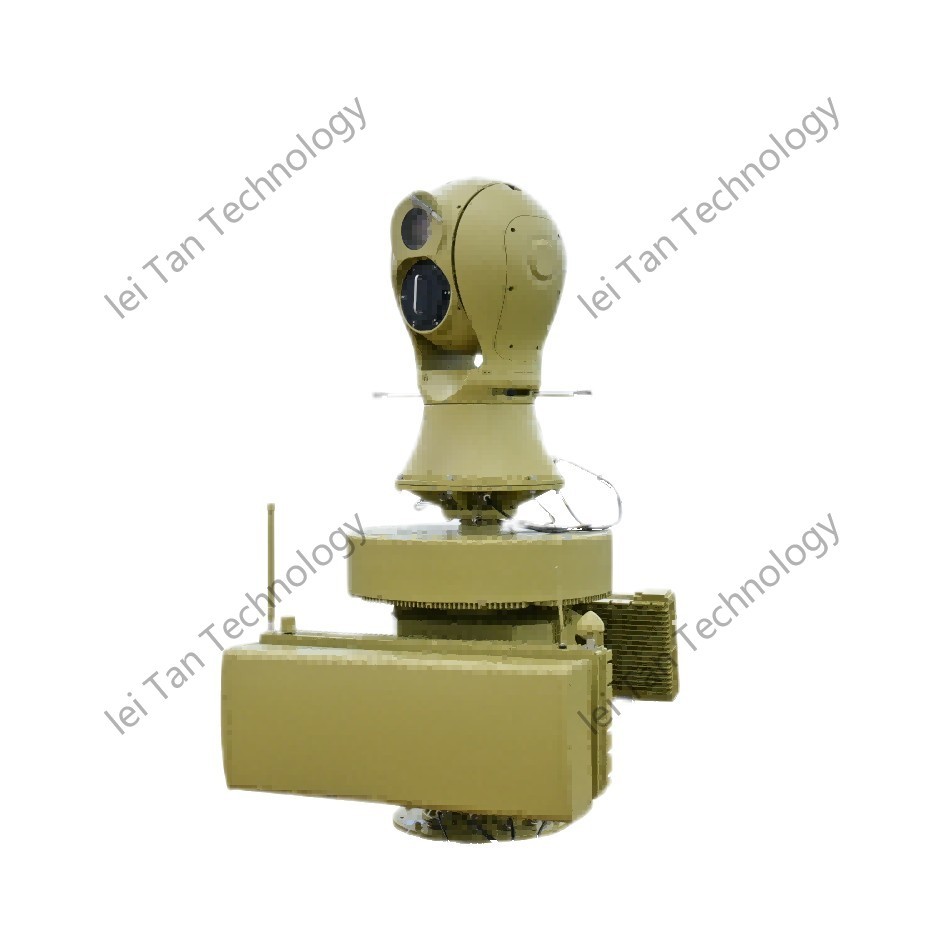

ドローンの検出,3km 干渉範囲レーダー 防御システム 強制着陸または帰還
Ⅰ製品説明
ドローン検知,3kmの干渉範囲レーダー防衛システムは 安全な空域内の無許可ドローンを検知,追跡,中和するために設計された高度な反ドローンソリューションですこのシステムはレーダー検出を統合していますドローンによる脅威に対する包括的な保護を保証する.
Ⅱ製品の特徴
1遠距離検出 高精度
5kmのドローンの検出範囲は 先進的なレーダーとRFスキャンを用いてマルチセンサ融合 (レーダー,RF,光学) で高精度追跡360°の全方向のカバーで 完全な空域監視を可能にします
2効果的な反ドローン干渉
3kmの干渉範囲で 方向信号を妨害する強制着陸,帰還 (RTH) と信号障害をサポートします多帯域妨害 (GNSS,2.4GHz,5.8GHz,ISM帯) は,広範な互換性を確保する.
3. 知的脅威認識
AI駆動ドローンの分類 (友好的なドローンの区別と敵的なドローンの区別)リアルタイムで警告する自動脅威評価悪意のあるドローンモデルを ブラックリストに
4柔軟な配備オプション
固定型,移動型,ポータブル型で利用可能.迅速な展開 (移動部隊では10分未満)ネットワーク統合とコマンド&コントロール (C2) システム
5. ユーザフレンドリーな操作
直感的なソフトウェアインターフェース リアルタイムレーダーマッピング自動防御モード (ワンクリックで起動)PCやモバイルデバイスによるリモートモニタリングと制御
Ⅲ製品機能
1ドローン検出追跡
レーダー検出:5km以内の無人機を スキャンして検出しますRFスペクトル解析:ドローン通信信号 (Wi-Fi,リモコン,GPS) を識別する.オプティカル検証:高解像度のカメラで標的を確認する (オプション).
2信号の干渉中和
GNSSの妨害: GPS/GLONASS/ベイドゥー信号を妨害し,ドローンを空中に浮かせたり,着陸させたりする.リモコン制御障害: 2.4GHz/5.8GHz信号をブロックし,RTHまたは強制着陸を誘発する.方向性干渉: 焦点的な妨害で 副作用を最小限に抑える
3多層防御戦略
ソフトキル (非破壊):信号妨害,偽造,または強制着陸.ハードキル (オプション): 動力システム (例えば,ネットガン,レーザー) との統合.自動対応: 脅威レベルに基づいて,事前にプログラムされた対策.
4データの記録分析
イベントログ: 検出されたすべてのドローン活動を フォレンス分析のために保存します脅威報告: 自動的な事件要約を生成する.リアルタイムアラート: 音声,視覚,またはネットワークアラートを通じてオペレーターに通知します.
5システム統合のスケーラビリティ
C2統合のためのAPI:第三者のセキュリティシステムと互換性がある.マルチユニットネットワーク: 広域ドローン防衛の調整を可能にします.モジュール式拡張:追加のセンサー (熱,音響検出) をサポートする.
Ⅳ製品パラメータ
| 機能指標 | |
| 標準設定 | UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
| 検出距離 | ≥5KM |
| 検出周波数帯 | 70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
| 誤った頻度 | GPS/GALILEO/GLONASS/北斗 |
| 誤った距離 | ≥1KM |
| 干渉周波数帯 | 5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| レーダーパラメータ | 詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
| 光電子パラメータ | 光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
| メカニカル・インジケーター | |
| 風抵抗 | 10強風 |
| 動作温度 | -40歳°C55°C |
| 保存温度 | -45歳°C65°C |
| 保護基準 | IP65 |
| 動作湿度 | ≤95% |
| データインターフェース | RJ45 |
| パワーポート | 電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
| 体重 | 250KG |
| サイズ | 850mm×850mm×1700mm |
| プラットフォームの特徴 | ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
| 周波数検知モジュールの指標パラメータ | |
| 検出周波数帯 | 20MHzから6GHz |
| 検出半径 | ≥5km |
| 半径距離を特定する | ≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
| 検知角度 | 360° |
| 角測定精度誤差 (平均平方根) | 距離 5 km 以上 ≤ 1° |
| 最低検出高度 | <0m |
| 干渉モジュールの指標パラメータ | |
| 干渉周波数帯 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100〜5350MHz | |
| 4850-5100MHz | |
| 2280〜2540MHz | |
| 1750〜2000MHz | |
| 1100-1400MHz | |
| 850〜1050MHz | |
| 720~950MHz | |
| 410〜520MHz | |
| パワーポート | 50W |
| 干渉距離 | 3KM |
| レーダーモジュールのパラメータ | |
| 作業システム | 段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
| 作業周波数帯 | Xバンド |
| 効果的な検出能力 | ≥5.0KM (UAV) |
| ≥8.0KM (歩行者) | |
| ≥10.0KM (車両) | |
| ≥5.0KM (ボート) | |
| 速度を検出する | 0.5m/sから83m/s |
| アジムスの精度 | ≤0.3° (検索);≤0.3° (トラック) |
| ピッチの正確さ | ≤1.0° (検索) ≤0.5° (トラック) |
| データ率 | ≤5s/円 |
| 光電子モジュールのインデックスパラメータ | |
| 操作距離 | 大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
| 赤外線熱画像 | 検出器:冷めないバナジウム酸化物 (VOx) 赤外線焦点平面 スペクトル範囲: 8μmから14μm 解像度: 640×512 NETD: 30mKより良い レンズの焦点距離: 31~155mm 5倍連続光学ズームレンズ レンズ制御:電気ズーム,手動/自動フォーカス 画像強化:SDEデジタル画像詳細強化技術 極度偽色:熱黒,熱白,複数の偽色オプションが利用可能 画像 調整: 明るさ,コントラスト,ガンマ 修正 コード形式:H.264/H.265/MJPEG 強い照明保護機能をサポートします |
| 高画質可視光 | センサー:1/1.8 "ターゲット表面の星光グレード CMOS,ICR色から黒への変換 解像度: 2688×1520 照明: 色: 0.002 ルックス; 黒白: 0.0002 ルックス 暗号化形式:H.264/H.265/MJPEG 画像強化:幅広いダイナミックレンジ,強力な照明抑制,電子画像安定化,3Dデジタルノイズ削減,自動ホワイトバランスをサポートします 焦点距離: 12.5 〜 775mm 高画質の電気ズームレンズ デハージング: 光学および電子デハージングの両方をサポートする |
| 追跡機能 | 1追跡方法: フロントエンド内蔵ハードウェア追跡 2追跡モード: 手動,自動追跡,レーダーリンクをサポート 3ビデオスイッチング:デジタル高画質可視光/デジタル赤外線ビデオスイッチング追跡 4追跡機能: 複数の追跡アルゴリズムに組み込まれ,マルチターゲットの検出,自動キャプチャ,追跡中に自動ズーム,リアルタイムのターゲット軌跡の表示をサポートします臨時閉塞防止, etc 手動および自動追跡,レーダーリンク追跡をサポートする; 追跡プロセス中に標的認識をサポートする; 識別と追跡をサポートする;空気波ゲートの適応追跡をサポートする追跡ボックスのサイズは,目標サイズに応じて調整できます. 追跡ディスプレイ: 追跡標的の鷹眼ディスプレイを装備し,鷹眼の位置は任意に調整することができ,ターゲット2,4および8倍拡大ディスプレイをサポート |
| 分析 | 116Tops コンピューティング パワー プロセッサ 2実施方法: フロントエンド内蔵インテリジェント分析モジュール 3. 異常行動検出: ターゲット認識をサポート; 地域侵入検出,国境を越えた侵入検出,動き検出,などをサポート 分類認識: 人,車,無人機,鳥などの標的の分類認識をサポートする (データセットの提供には顧客の支援が必要です) |
| 機能強化 | 1. 健康管理: 自己テスト,ステータスクエリ,故障コードフィードバックのパワーをサポートし,可視光,熱画像コンポーネント,水平ピッチモーター,チップの温度,および実行時間 2データフィードバック: レンズ視野の角度,拡大,ZOOM/FOCUS値,ターンテーブルの角度に関するリアルタイム/クエリフィードバックと位置付け機能があります.リアルタイムでクエリ/フィードバックと位置位置付け機能をサポートします アップグレードと保守: 遠隔で再起動可能,遠隔アップグレード機能,システム保守に便利 |
| サーボターンテーブルモジュールのインデックスパラメータ | |
| 単軸回転台 | 1ターンテーブルの回転角度:アジムスN × 360°で連続回転 2最大アジムス速度: ≥ 130°/s 3最低アジムス速度: ≤0.1°/s 4最大アジムス加速: ≥ 90°/s2 5方向の精度: ≤0.1° 6固定指針の最小応答時間: ≤ 2s (0°から90°まで安定) ピッチブランケットの調整範囲: -25°から10°未満 |
VI:製品特徴
|
製品の特徴 |
ハイ・ドン・チングの反ドローンシステムは リアルタイムでドローン動きを監視し追跡しますこのシステムはドローン標的を迅速に特定し 追跡することができますリアルタイムで位置,速度,飛行経路を把握します |
|
干渉と欺瞞 |
システムには強力な妨害や 欺瞞機能があります 妨害モードでは 自動または手動で 無線通信を妨害し ドローンをすぐに着陸させ基地に戻る欺瞞モードでは GNSS スプーフィング技術を使用して 飛行路線から遠ざけて 制限区域やコアエリアから遠ざける |
|
状況分析と指揮決定 |
ハイ・ドン・チング対無人機システムは ドローンによる脅威の状況を分析し 命令決定を支援しますレーダーから得られたリアルタイムデータを利用して ドローンの脅威レベルを迅速に評価します電子偵察機器と,事前に設定された脅威評価モデルを組み合わせて,ユーザーに対応する勧告を提供します. |
|
多レベル調整による対応 |

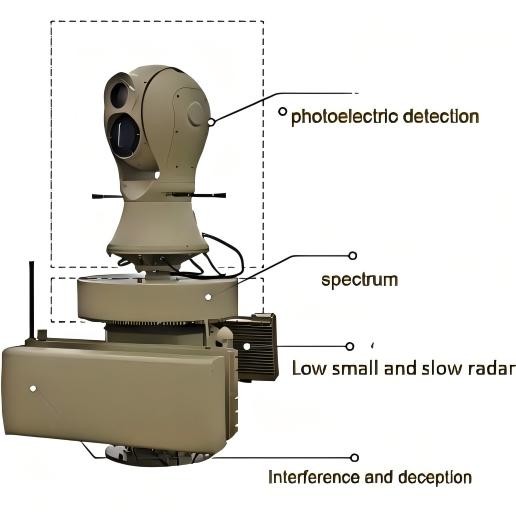

システムにはレーダー,スペクトル,電光技術を含む3レベルおよび2レベルのインターコネクション処分モードがサポートされています.スペクトル検出ドローンの総合的な監視と追跡を提供するために 電気光学追跡が協力し 脅威レベルに基づいて 妨害や欺瞞戦略を自動的に調整します双面接続モードでレーダーとスペクトル,レーダーと電気光学,異なるシナリオでドローンによる脅威を柔軟に対応するために. |
|
地域保護 |
ハイ・ドン・チング対無人機システムは 広大な地域を効果的に守ることができます広範な覆盖と強力な監視と妨害能力により 警戒区域とコアエリアの包括的な監視を可能にします重要な地域が ドローンによる脅威から 守られていることを保証します |
