レーダースペクトル 光電気追跡レーダー 防御システム 多レベル脅威対応
Ⅰ製品説明

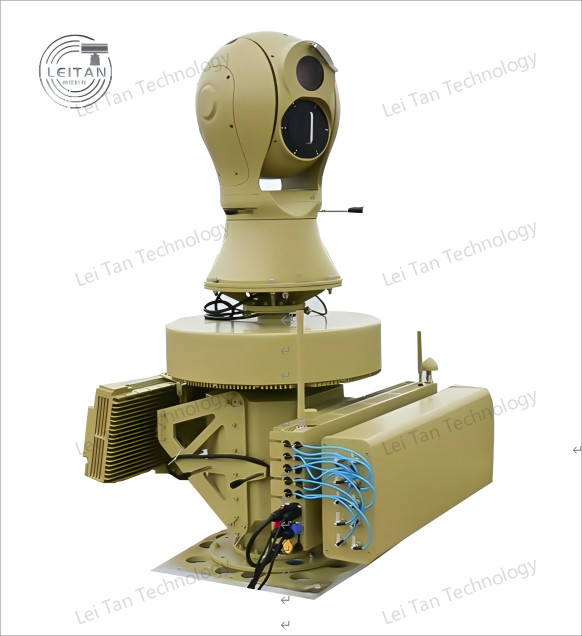

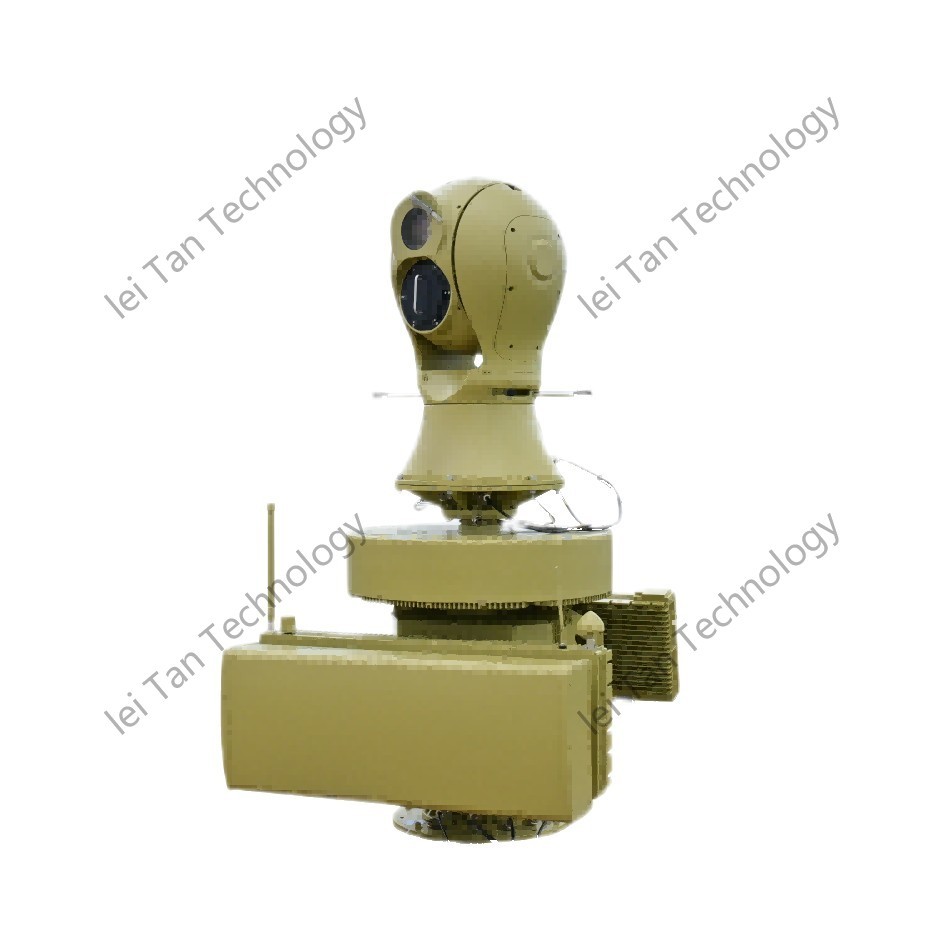

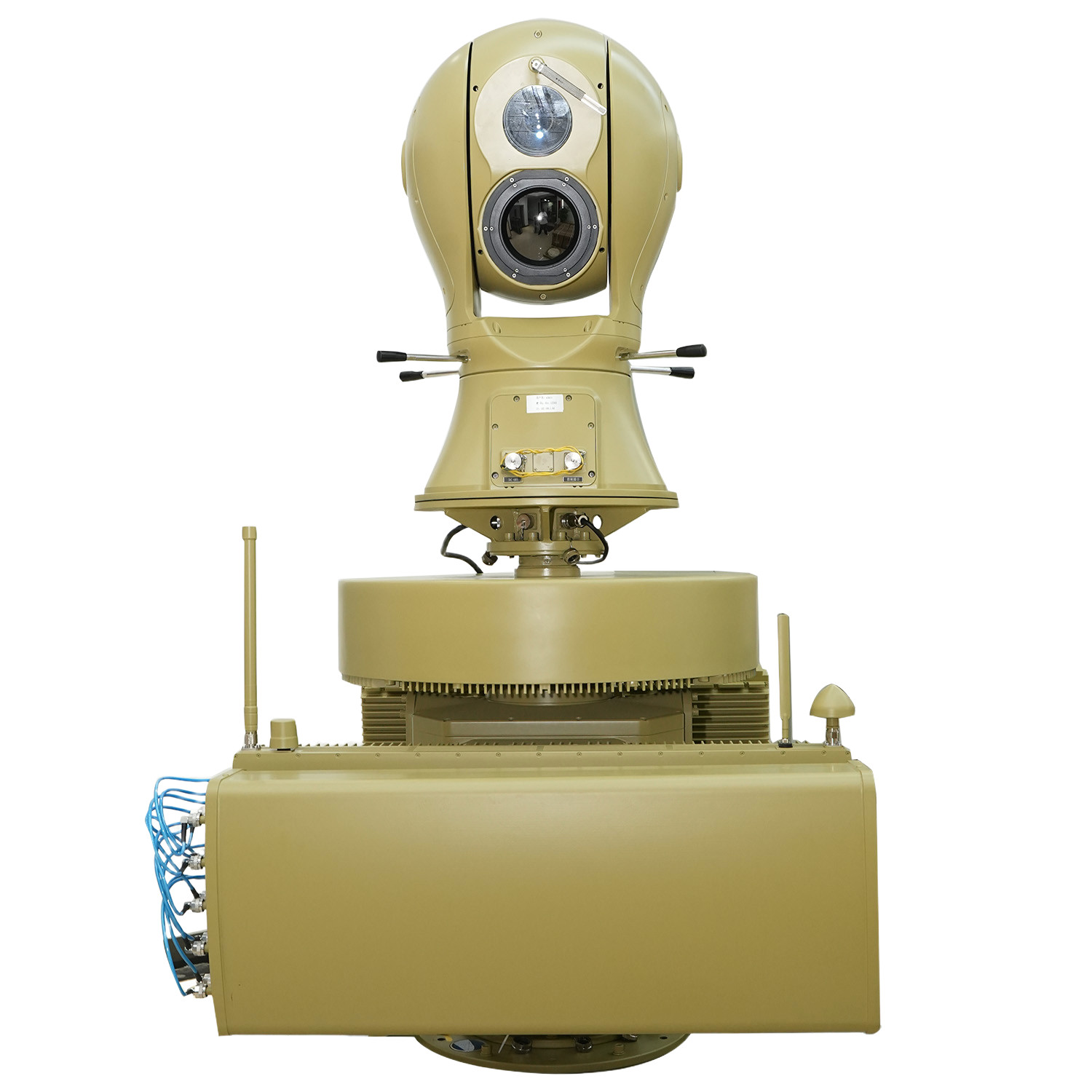

統合レーダー,スペクトル光電追跡レーダー防衛システム (IRSPT-RDS) は 検出,追跡,リアルタイムで 幅広い脅威を無効にします先進的なレーダー,スペクトル分析, 光電追跡技術を組み合わせた このシステムは 総合的な状況認識と 迅速な対応能力を 軍に提供します国土安全保障重要なインフラストラクチャの保護です
IRSPT-RDSは,遠隔検出のための高性能レーダー,信号情報 (SIGINT) の電子スペクトルモニタリング,高解像度の電光/赤外線 (EO/IR) 追跡により,精密な標的を狙うモジュール構造により,既存の防衛ネットワークとシームレスな統合が可能で,コマンドと制御 (C2) システムとの相互運用性を保証します.
複数のレベルでの脅威対応のために構築された このシステムは 脅威の重度に基づいて 自動的に脅威を分類し 適切な対策を展開します.ドローン,ミサイル,または敵対的な電子戦争 (EW) の攻撃に直面するかどうかにかかわらず,IRSPT-RDSは複雑な運用環境で最適な防衛性能を保証します.
Ⅱ製品の特徴
1マルチセンサ融合技術
レーダー検出:高解像度アクティブ・エレクトロニカル・スキャニング・アレイ (AESA) ラダーで360°のカバーを図る.スペクトルモニタリング:RFベースの脅威を検出し分類するためのリアルタイム信号分析.光電追跡:精密な追跡のためにAI駆動の標的認識を持つEO/IRカメラ.
2適応型脅威反応
自動的脅威分類:AI駆動アルゴリズムは脅威レベル (低,中,高) を評価する.ダイナミック対策: ソフトキル (妨害) とハードキル (傍受) を含む対応戦略を調整する.
3ネットワーク中心の戦闘能力
C2のシームレスな統合:NATO標準防衛ネットワークと互換性がある.データ・リンク・シェアリング 脅威データと 同盟システムとのリアルタイム交換
4高移動性 迅速な展開
モジュール式設計: 車両,船舶,固定場所に搭載できる.スピードセットアップ 部署から数分以内に完全に稼働
5全天候・全地形作戦
天候耐性:極端な条件 (雨,霧,砂嵐) の機能EMI/EMP硬化:電子干渉やサイバー脅威に耐える.
Ⅲ製品機能
1レーダー検出追跡
遠距離監視 200kmまで空中や地上からの脅威を検出するマルチターゲットの追跡 高精度で500以上の標的を同時に追跡しますow-Observable Target Detection: ステルス航空機や小型無人機を識別する能力がある.
2周波数回線監視 電子戦争
RF信号分析:レーダー,通信,妨害源を特定し位置付けます.自動シグナル指紋: 既知の脅威のサイン (敵ドローン,EWシステム) を認識する.アクティブ・ジャミング・デリセーブ: 適応的対策で敵信号を妨害する.
3フォトエレクトリック追跡 ターゲティング
高解像度画像: EO/IRカメラは昼夜監視を可能にします.レーザー指定: 誘導偵察機や 誘導エネルギー兵器AIベースの認識:リアルタイムで標的 (UAV,ミサイル,車両) を分類する.
4複数のレベルでの脅威中和
軟殺対策:電子妨害 (RF GPS スプーフィング)誘導された赤外線対策 (DIRCM)厳しい殺戮対策ミサイル防衛システムとの統合レーザーによる傍受 (オプション)
5コマンド制御 (C2) 統合
リアルタイム戦場可視化: 統一ダッシュボードで脅威データを表示する.自動応答プロトコル 迅速な反応のための 防御シーケンス遠隔操作: 安全な衛星または暗号化された無線通信経由で制御できる.
Ⅳ製品パラメータ
| 機能指標 | |
| 標準設定 | UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
| 検出距離 | ≥5KM |
| 検出周波数帯 | 70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
| 誤った頻度 | GPS/GALILEO/GLONASS/北斗 |
| 誤った距離 | ≥1KM |
| 干渉周波数帯 | 5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| レーダーパラメータ | 詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
| 光電子パラメータ | 光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
| メカニカル・インジケーター | |
| 風抵抗 | 10強風 |
| 動作温度 | -40歳°C55°C |
| 保存温度 | -45歳°C65°C |
| 保護基準 | IP65 |
| 動作湿度 | ≤95% |
| データインターフェース | RJ45 |
| パワーポート | 電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
| 体重 | 250KG |
| サイズ | 850mm×850mm×1700mm |
| プラットフォームの特徴 | ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
| 周波数検知モジュールの指標パラメータ | |
| 検出周波数帯 | 20MHzから6GHz |
| 検出半径 | ≥5km |
| 半径距離を特定する | ≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
| 検知角度 | 360° |
| 角測定精度誤差 (平均平方根) | 距離 5 km 以上 ≤ 1° |
| 最低検出高度 | <0m |
| 干渉モジュールの指標パラメータ | |
| 干渉周波数帯 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100〜5350MHz | |
| 4850-5100MHz | |
| 2280〜2540MHz | |
| 1750〜2000MHz | |
| 1100-1400MHz | |
| 850〜1050MHz | |
| 720~950MHz | |
| 410〜520MHz | |
| パワーポート | 50W |
| 干渉距離 | 3KM |
| レーダーモジュールのパラメータ | |
| 作業システム | 段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
| 作業周波数帯 | Xバンド |
| 効果的な検出能力 | ≥5.0KM (UAV) |
| ≥8.0KM (歩行者) | |
| ≥10.0KM (車両) | |
| ≥5.0KM (ボート) | |
| 速度を検出する | 0.5m/sから83m/s |
| アジムスの精度 | ≤0.3° (検索);≤0.3° (トラック) |
| ピッチの正確さ | ≤1.0° (検索) ≤0.5° (トラック) |
| データ率 | ≤5s/円 |
| 光電子モジュールのインデックスパラメータ | |
| 操作距離 | 大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
| 赤外線熱画像 | 検出器:冷めないバナジウム酸化物 (VOx) 赤外線焦点平面 スペクトル範囲: 8μmから14μm 解像度: 640×512 NETD: 30mKより良い レンズの焦点距離: 31~155mm 5倍連続光学ズームレンズ レンズ制御:電気ズーム,手動/自動フォーカス 画像強化:SDEデジタル画像詳細強化技術 極度偽色:熱黒,熱白,複数の偽色オプションが利用可能 画像 調整: 明るさ,コントラスト,ガンマ 修正 コード形式:H.264/H.265/MJPEG 強い照明保護機能をサポートします |
| 高画質可視光 | センサー:1/1.8 "ターゲット表面の星光グレード CMOS,ICR色から黒への変換 解像度: 2688×1520 照明: 色: 0.002 ルックス; 黒白: 0.0002 ルックス 暗号化形式:H.264/H.265/MJPEG 画像強化:幅広いダイナミックレンジ,強力な照明抑制,電子画像安定化,3Dデジタルノイズ削減,自動ホワイトバランスをサポートします 焦点距離: 12.5 〜 775mm 高画質の電気ズームレンズ デハージング: 光学および電子デハージングの両方をサポートする |
| 追跡機能 | 1追跡方法: フロントエンド内蔵ハードウェア追跡 2追跡モード: 手動,自動追跡,レーダーリンクをサポート 3ビデオスイッチング:デジタル高画質可視光/デジタル赤外線ビデオスイッチング追跡 4追跡機能: 複数の追跡アルゴリズムに組み込まれ,マルチターゲットの検出,自動キャプチャ,追跡中に自動ズーム,リアルタイムのターゲット軌跡の表示をサポートします臨時閉塞防止, etc 手動および自動追跡,レーダーリンク追跡をサポートする; 追跡プロセス中に標的認識をサポートする; 識別と追跡をサポートする;空気波ゲートの適応追跡をサポートする追跡ボックスのサイズは,目標サイズに応じて調整できます. 追跡ディスプレイ: 追跡標的の鷹眼ディスプレイを装備し,鷹眼の位置は任意に調整することができ,ターゲット2,4および8倍拡大ディスプレイをサポート |
| 分析 | 116Tops コンピューティング パワー プロセッサ 2実施方法: フロントエンド内蔵インテリジェント分析モジュール 3. 異常行動検出: ターゲット認識をサポート; 地域侵入検出,国境を越えた侵入検出,動き検出,などをサポート 分類認識: 人,車,無人機,鳥などの標的の分類認識をサポートする (データセットの提供には顧客の支援が必要です) |
| 機能強化 | 1. 健康管理: 自己テスト,ステータスクエリ,故障コードフィードバックのパワーをサポートし,可視光,熱画像コンポーネント,水平ピッチモーター,チップの温度,および実行時間 2データフィードバック: レンズ視野の角度,拡大,ZOOM/FOCUS値,ターンテーブルの角度に関するリアルタイム/クエリフィードバックと位置付け機能があります.リアルタイムでクエリ/フィードバックと位置位置付け機能をサポートします アップグレードと保守: 遠隔で再起動可能,遠隔アップグレード機能,システム保守に便利 |
| サーボターンテーブルモジュールのインデックスパラメータ | |
| 単軸回転台 | 1ターンテーブルの回転角度:アジムスN × 360°で連続回転 2最大アジムス速度: ≥ 130°/s 3最低アジムス速度: ≤0.1°/s 4最大アジムス加速: ≥ 90°/s2 5方向の精度: ≤0.1° 6固定指針の最小応答時間: ≤ 2s (0°から90°まで安定) ピッチブランケットの調整範囲: -25°から10°未満 |
VI:製品特徴
|
|
|
|
リアルタイムモニタリングと追跡 |
ハイ・ドン・チングの反ドローンシステムは リアルタイムでドローン動きを監視し追跡しますこのシステムはドローン標的を迅速に特定し 追跡することができますリアルタイムで位置,速度,飛行経路を把握します |
|
干渉と欺瞞 |
システムには強力な妨害や 欺瞞機能があります 妨害モードでは 自動または手動で 無線通信を妨害し ドローンをすぐに着陸させ基地に戻る欺瞞モードでは GNSS スプーフィング技術を使用して 飛行路線から遠ざけて 制限区域やコアエリアから遠ざける |
|
状況分析と指揮決定 |
ハイ・ドン・チング対無人機システムは ドローンによる脅威の状況を分析し 命令決定を支援しますレーダーから得られたリアルタイムデータを利用して ドローンの脅威レベルを迅速に評価します電子偵察機器と,事前に設定された脅威評価モデルを組み合わせて,ユーザーに対応する勧告を提供します. |
|
多レベル調整による対応 |
システムにはレーダー,スペクトル,電光技術を含む3レベルおよび2レベルのインターコネクション処分モードがサポートされています.スペクトル検出ドローンの総合的な監視と追跡を提供するために 電気光学追跡が協力し 脅威レベルに基づいて 妨害や欺瞞戦略を自動的に調整します双面接続モードでレーダーとスペクトル,レーダーと電気光学,異なるシナリオでドローンによる脅威を柔軟に対応するために. |
|
地域保護 |
ハイ・ドン・チング対無人機システムは 広大な地域を効果的に守ることができます広範な覆盖と強力な監視と妨害能力により 警戒区域とコアエリアの包括的な監視を可能にします重要な地域が ドローンによる脅威から 守られていることを保証します |
