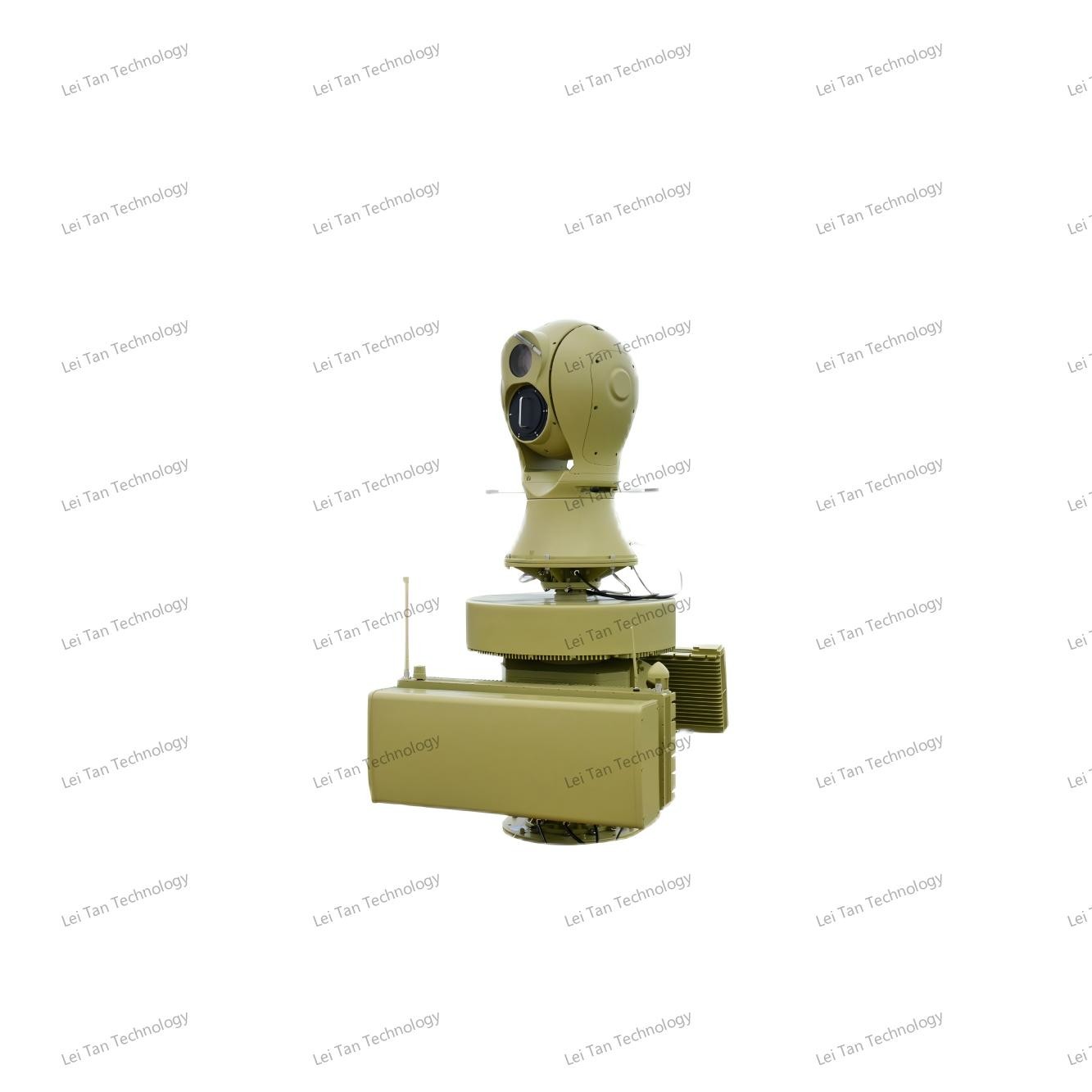

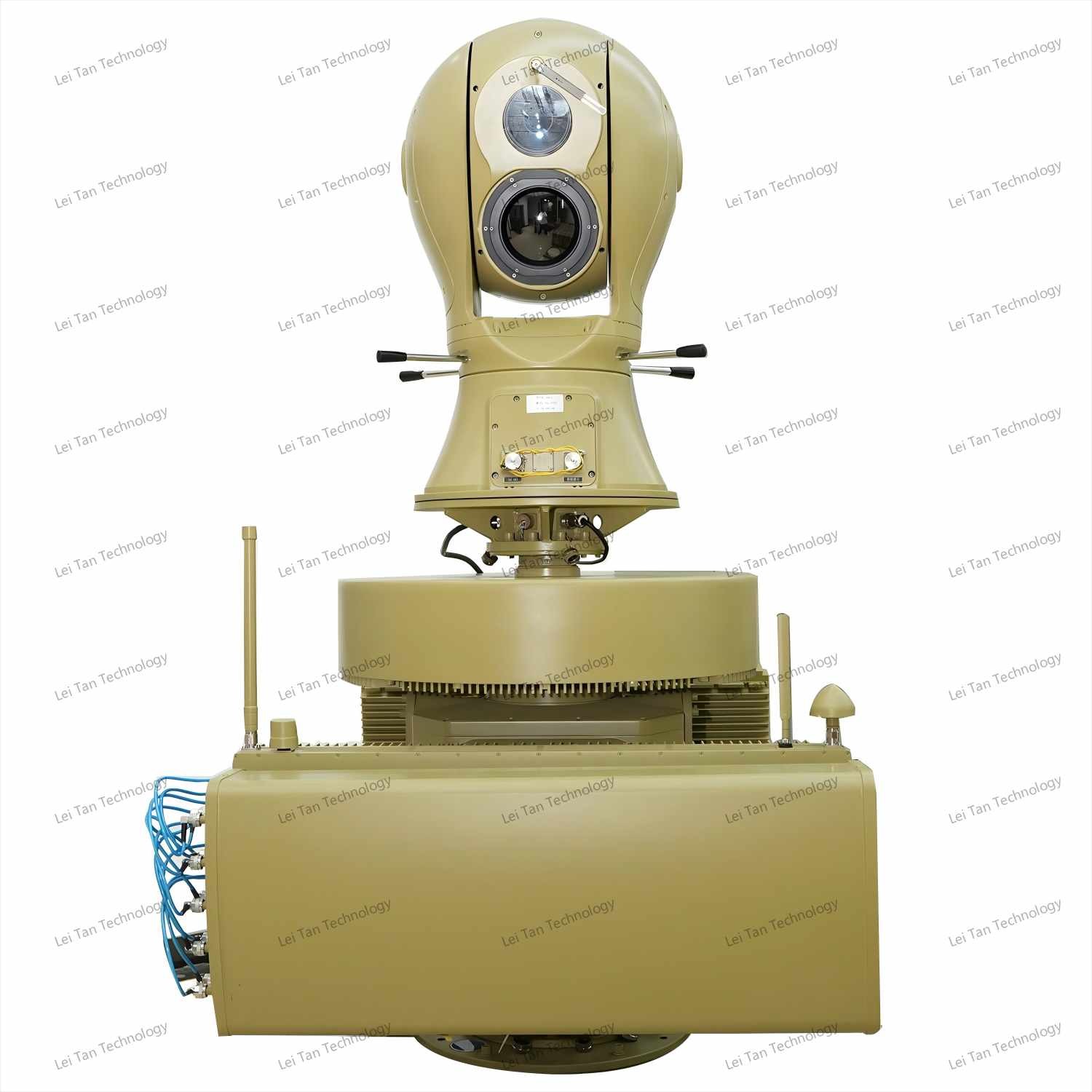

海東qing全天候UAV検出と監視レーダー
Ⅰ.製品説明
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)先進的なレーダー,スペクトルセンシング,電気光学追跡,ラジオ周波数 (RF) 妨害,GNSSの欺瞞技術を組み合わせることで,このシステムは,堅牢でリアルタイムで検出,追跡,5キロ圏内の無人機を無効にする.
高度な信頼性と適応性を備えて設計された このシステムは 極端な環境や 厳しい気象条件や複雑な電磁環境などで 円滑に動作しますモジュラルのアーキテクチャにより,重要なインフラストラクチャの柔軟な展開が可能になります低空,ゆっくりと移動し,小型 (LSS) UAV の脅威に対して多層防御を提供する.
Ⅱ製品の特徴
マルチセンサ融合: ラダー,スペクトル分析,電光センサーを統合し,補完的な検出能力を備えています.
全天候操作: -45°Cから65°Cの温度で最適に動作し,10レベルの風抵抗 (IP65保護) に耐える.
インテリジェント・トラッキング: 多目的追跡,自動分類 (ドローン,鳥,車両) および適応性のある乱雑フィルタリングのためのAI駆動アルゴリズムを使用する.
デュアル・コントメアージャーモード: 射頻妨害 (3km範囲) とGNSS欺瞞 (1-3km範囲) を組み合わせ,ドローンを着陸,浮遊,または帰還させる.
高精度: 5kmで角精度 ≤1° RMS,サーボターンテーブルでは位置精度 ≤0.005°を達成する.
ネットワークデプロイメント: サイト故障時の共同検出とギャップ補填のために複数のデバイスネットワークをサポートする.
リモート管理: リモートモニタリング,オンライン診断,オーバー・ザ・エア・ファームウェアアップグレードを備えています.
Ⅲ製品機能
|
リモコン |
リモートオン/オフ機能に対応 |
|
出力情報 |
検出された物体の距離,速度,角などの情報を入手できる |
|
複数のターゲット追跡 |
複数のターゲット追跡スイッチングロジックをサポートし,リアルタイムで複数の標的の軌道を追跡することができます. |
|
ターゲット・フュージョン処理 |
複数のセンサーからのデータ融合処理をサポートする.ゾーン管理:正確な位置付けと侵入アラームを誘発する能力のあるゾーンの柔軟な設定を可能にします. |
|
地域管理 |
柔軟な設定を可能にします 正確な位置付けと侵入アラームを起動する能力 |
|
干渉防止能力 |
検出感度と速度範囲のオンライン調整機能があり 異常軌道の干渉をフィルタリングする機能も備えています感度調整と異常軌跡フィルタリング機能によって混雑によって引き起こされる誤ったアラームを効果的に排除できます |
|
オンライン監視機能 |
作業状態を監視し,故障アラームを発する.また,デバイスがオフラインになったときに警告する能力がある. |
|
リモートモニタリング状態 |
リモートモニタリング機能があり,デバイスの状態をリアルタイムで報告し,デバイスのオンライン/オフラインアラーム機能を備えています. |
|
オンラインの自己検査機能 |
この装置はオンラインで自己検査を行うことができます |
|
適応性のある処理能力 |
移動する標的の混乱を適応的に処理し 混乱の地図を適応的に処理する能力があります |
|
リンク機能 |
標的追跡と証拠捕獲 (自動追跡モード,レーダー追跡モード,画像追跡モード) を備えたレーダー・パン・ティルト・リンク機能. |
|
多サイトネットワークとブランキング |
複数のデバイスとネットワークを組み合える能力があり 多サイト共同検出能力があり 隣接サイトが故障したときのギャップを埋めることができる能力があります |
Ⅳ.製品パラメータ
| 機能指標 | |
| 標準設定 | UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
| 検出距離 | ≥5KM |
| 検出周波数帯 | 70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
| 誤った頻度 | GPS/GALILEO/GLONASS/北斗 |
| 誤った距離 | ≥1KM |
| 干渉周波数帯 | 5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| レーダーパラメータ | 詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
| 光電子パラメータ | 光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
| メカニカル・インジケーター | |
| 風抵抗 | 10強風 |
| 動作温度 | -40歳°C55°C |
| 保存温度 | -45歳°C65°C |
| 保護基準 | IP65 |
| 動作湿度 | ≤ 95% |
| データインターフェース | RJ45 |
| パワーポート | 電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
| 体重 | 250KG |
| サイズ | 850mm×850mm×1700mm |
| プラットフォームの特徴 | ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
| 周波数検知モジュールの指標パラメータ | |
| 検出周波数帯 | 20MHzから6GHz |
| 検出半径 | ≥5km |
| 半径距離を特定する | ≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
| 検知角度 | 360° |
| 角測定精度誤差 (平均平方根) | 距離 5 km 以上 ≤ 1° |
| 最低検出高度 | <0m |
| 干渉モジュールの指標パラメータ | |
| 干渉周波数帯 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100〜5350MHz | |
| 4850-5100MHz | |
| 2280〜2540MHz | |
| 1750〜2000MHz | |
| 1100-1400MHz | |
| 850〜1050MHz | |
| 720~950MHz | |
| 410〜520MHz | |
| パワーポート | 50W |
| 干渉距離 | 3KM |
| レーダーモジュールのパラメータ | |
| 作業システム | 段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
| 作業周波数帯 | Xバンド |
| 効果的な検出能力 | ≥5.0KM (UAV) |
| ≥8.0KM (歩行者) | |
| ≥10.0KM (車両) | |
| ≥5.0KM (ボート) | |
| 速度を検出する | 0.5m/sから83m/s |
| アジムスの精度 | ≤0.3° (検索);≤0.3° (トラック) |
| ピッチの正確さ | ≤1.0° (検索) ≤0.5° (トラック) |
| データ率 | ≤5s/円 |
| 光電子モジュールのインデックスパラメータ | |
| 操作距離 | 大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
