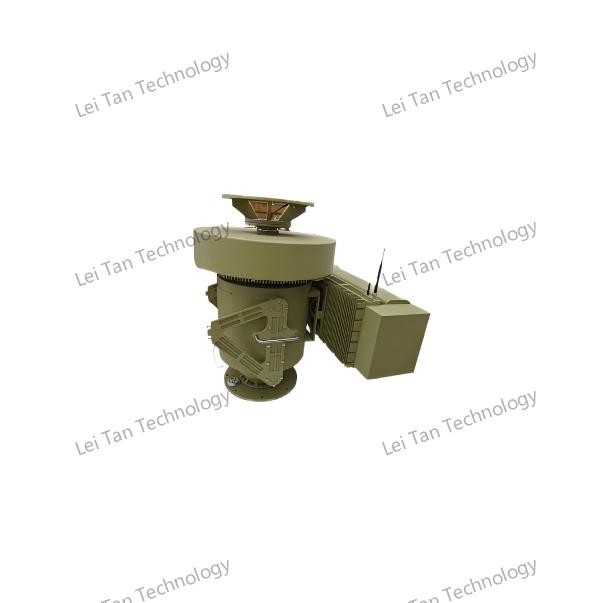

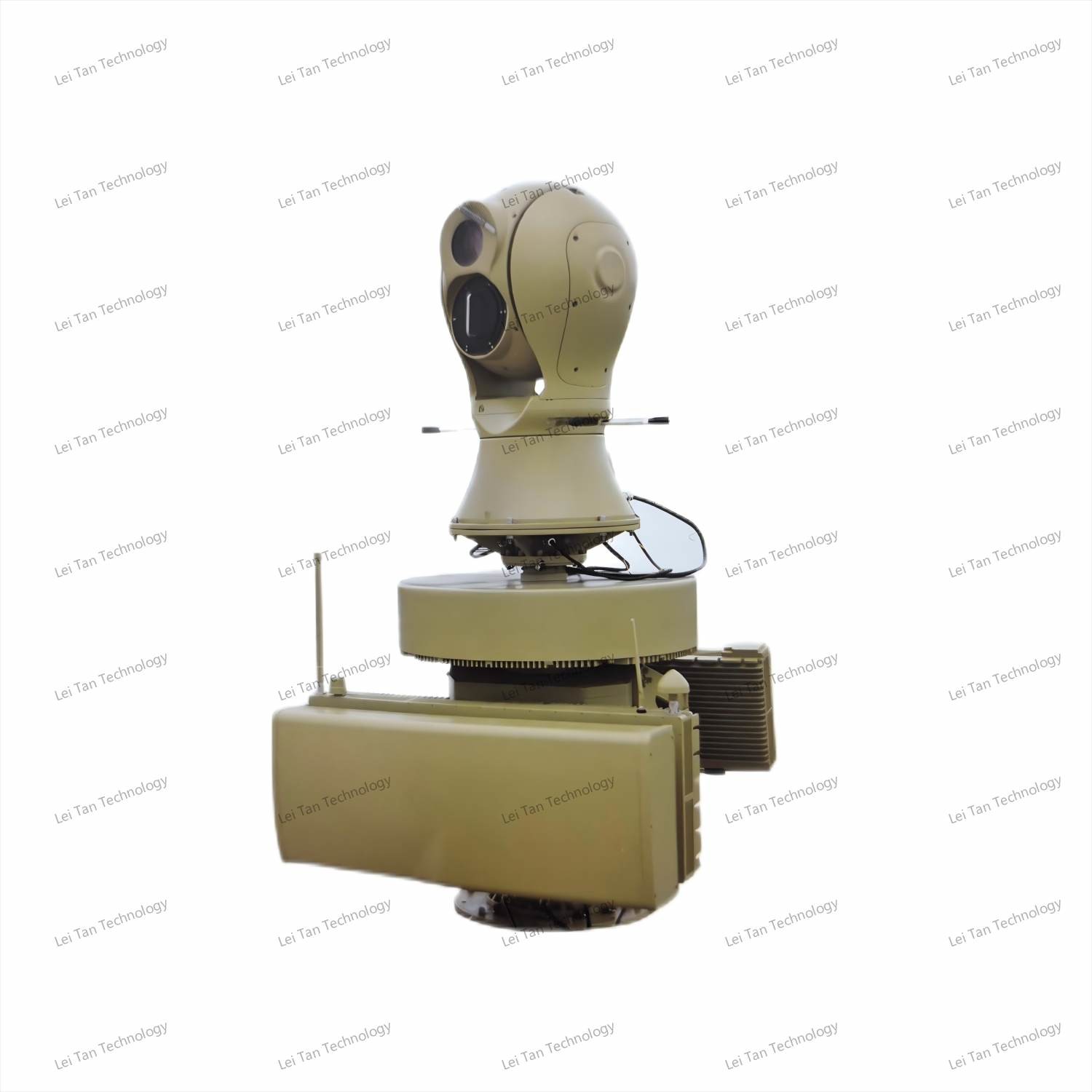

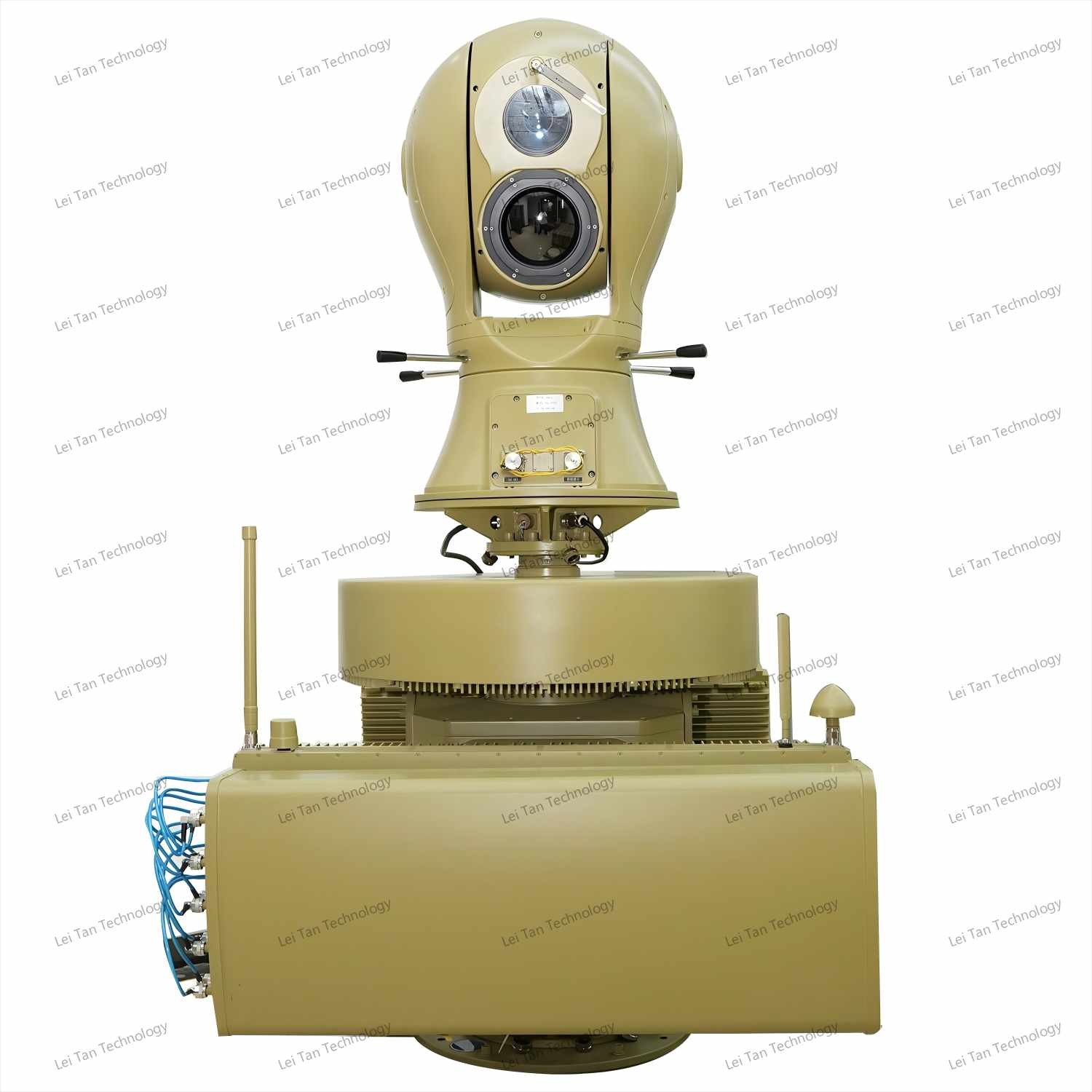

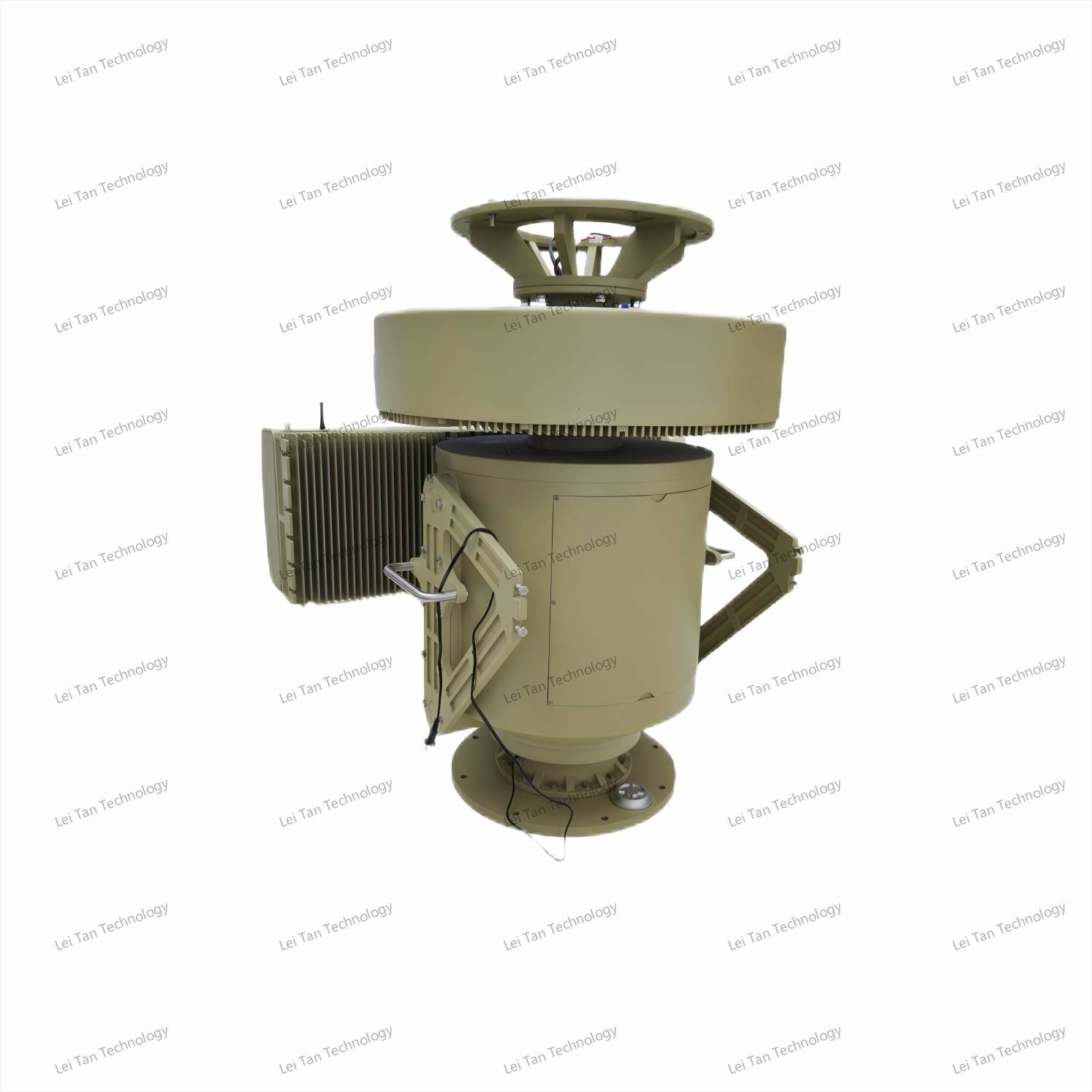

活性電子スキャン配列 (AESA) 海東京コンパクトUAV検出レーダー
Ⅰ製品説明
AESAハイドンqing コンパクトUAV検出レーダーは 次世代の軽量型反ドローンシステムで 検出,追跡,速度と精度を比類のない速度と精度でこのシステムはアクティブ・フェーズ・アレイ・レーダー技術を利用し,機械的なスキャンの制限をなくし,リアルタイムで360°のカバーを可能にする.携帯性や適応性のために設計された移動操作,都市環境,従来の積もりの多いシステムが不可能な狭い空域の保護に最適です.
光スペクトルモニタリング,電光追跡, 対策モジュールと統合して レーダーは 0 基の小型の無人機を識別できる 多層防御ネットワークを形成します01m2 5km半径内システムでは,極端な温度 (-45°Cから+65°C),強い風,湿度,異なる運用シナリオにおける信頼性を確保する.
Ⅱ製品の特徴
アクティブ・フェーズ・アレイ・ラダー (AESA):
電子スキャニング: 360°のカバーで <2秒のリフレッシュレートを達成する瞬時的なビーム・ステアリングで機械的な回転を代替する.
マルチターゲットの追跡:低高度,ゆっくり移動する,小型 (LSS) ドローンを含む最大200の標的を同時に追跡する.
高解像度: 5 km で ≤1° の角度精度と 0.005° の位置位置精度を,サーボアシスタント追跡で提供する.
コンパクト&モジュール式設計:
軽量:従来のシステムより30%小さく軽く 850 mm × 850 mm × 1700 mm の足跡と 250 kg の重さ
IP65 防塵 防水 屋外での使用
AI駆動知能:
16 TOPS埋め込みプロセッサ: 偽アラーム (例えば,葉,天気乱雑) をフィルタリングしながら,UAV,鳥,車両を分類する.
適応対策: 脅威レベルとUAVタイプに基づいて 妨害/欺瞞モードを自動的に選択する.
マルチセンサ・フュージョン
スペクトル + レーダー + 電気光学:RF検出,レーダー横断解析 (RCS) と視覚確認を組み合わせ,誤警報率が<5%である.
GNSS スプーフィング: GPS,GLONASS,ガリレオ,ベイドゥー信号を妨害してドローンを誤導する.
エネルギー効率:
低電源モード:監視モードでは ≤550W; 積極的な対抗措置では ≤1950W.
Ⅲ製品機能
|
リモコン |
リモートオン/オフ機能に対応 |
|
出力情報 |
検出された物体の距離,速度,角などの情報を入手できる |
|
複数のターゲット追跡 |
複数のターゲット追跡スイッチングロジックをサポートし,リアルタイムで複数の標的の軌道を追跡することができます. |
|
ターゲット・フュージョン処理 |
複数のセンサーからのデータ融合処理をサポートする.ゾーン管理:正確な位置付けと侵入アラームを誘発する能力のあるゾーンの柔軟な設定を可能にします. |
|
地域管理 |
柔軟な設定を可能にします 正確な位置付けと侵入アラームを起動する能力 |
|
干渉防止能力 |
検出感度と速度範囲のオンライン調整機能があり 異常軌道の干渉をフィルタリングする機能も備えています感度調整と異常軌跡フィルタリング機能によって混雑によって引き起こされる誤ったアラームを効果的に排除できます |
|
オンライン監視機能 |
作業状態を監視し,故障アラームを発する.また,デバイスがオフラインになったときに警告する能力がある. |
|
リモートモニタリング状態 |
リモートモニタリング機能があり,デバイスの状態をリアルタイムで報告し,デバイスのオンライン/オフラインアラーム機能を備えています. |
|
オンラインの自己検査機能 |
この装置はオンラインで自己検査を行うことができます |
|
適応性のある処理能力 |
移動する標的の混乱を適応的に処理し 混乱の地図を適応的に処理する能力があります |
|
リンク機能 |
標的追跡と証拠捕獲 (自動追跡モード,レーダー追跡モード,画像追跡モード) を備えたレーダー・パン・ティルト・リンク機能. |
|
多サイトネットワークとブランキング |
複数のデバイスとネットワークを組み合える能力があり 多サイト共同検出能力があり 隣接サイトが故障したときのギャップを埋めることができる能力があります |
Ⅳ.製品パラメータ
| 機能指標 | |
| 標準設定 | UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
| 検出距離 | ≥5KM |
| 検出周波数帯 | 70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
| 誤った頻度 | GPS/GALILEO/GLONASS/北斗 |
| 誤った距離 | ≥1KM |
| 干渉周波数帯 | 5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| レーダーパラメータ | 詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
| 光電子パラメータ | 光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
| メカニカル・インジケーター | |
| 風抵抗 | 10強風 |
| 動作温度 | -40歳°C55°C |
| 保存温度 | -45歳°C65°C |
| 保護基準 | IP65 |
| 動作湿度 | ≤ 95% |
| データインターフェース | RJ45 |
| パワーポート | 電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
| 体重 | 250KG |
| サイズ | 850mm×850mm×1700mm |
| プラットフォームの特徴 | ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
| 周波数検知モジュールの指標パラメータ | |
| 検出周波数帯 | 20MHzから6GHz |
| 検出半径 | ≥5km |
| 半径距離を特定する | ≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
| 検知角度 | 360° |
| 角測定精度誤差 (平均平方根) | 距離 5 km 以上 ≤ 1° |
| 最低検出高度 | <0m |
| 干渉モジュールの指標パラメータ | |
| 干渉周波数帯 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100〜5350MHz | |
| 4850-5100MHz | |
| 2280〜2540MHz | |
| 1750〜2000MHz | |
| 1100-1400MHz | |
| 850〜1050MHz | |
| 720~950MHz | |
| 410〜520MHz | |
| パワーポート | 50W |
| 干渉距離 | 3KM |
| レーダーモジュールのパラメータ | |
| 作業システム | 段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
| 作業周波数帯 | Xバンド |
| 効果的な検出能力 | ≥5.0KM (UAV) |
| ≥8.0KM (歩行者) | |
| ≥10.0KM (車両) | |
| ≥5.0KM (ボート) | |
| 速度を検出する | 0.5m/sから83m/s |
| アジムスの精度 | ≤0.3° (検索);≤0.3° (トラック) |
| ピッチの正確さ | ≤1.0° (検索) ≤0.5° (トラック) |
| データ率 | ≤5s/円 |
| 光電子モジュールのインデックスパラメータ | |
| 操作距離 | 大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
