| ブランド名: | LeiTan |
| モデル番号: | LTSR-HDQ |

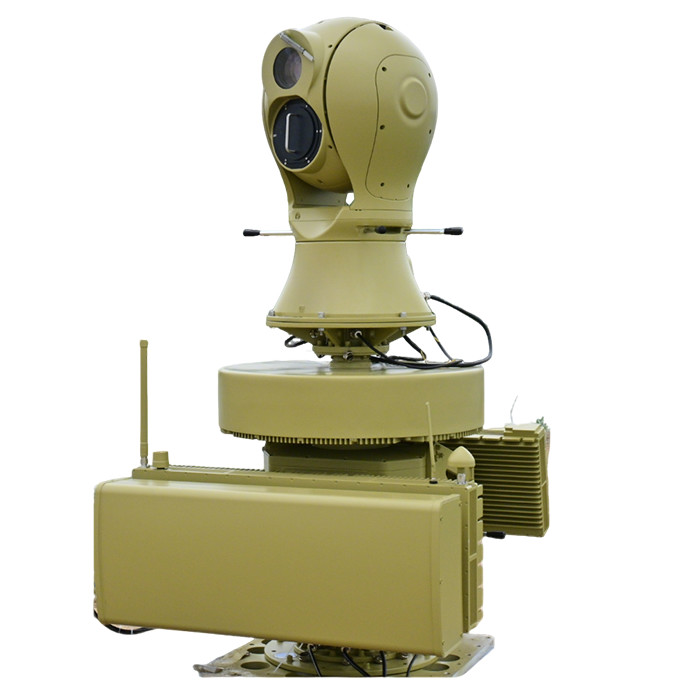

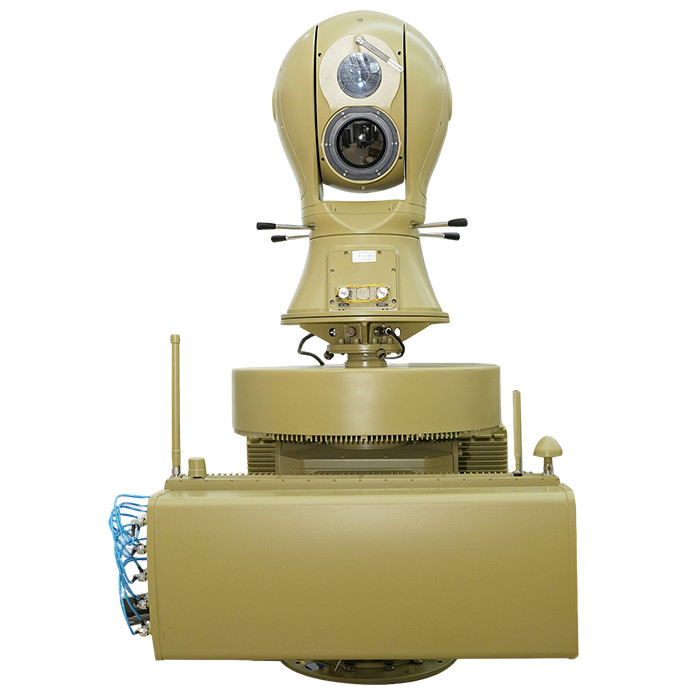

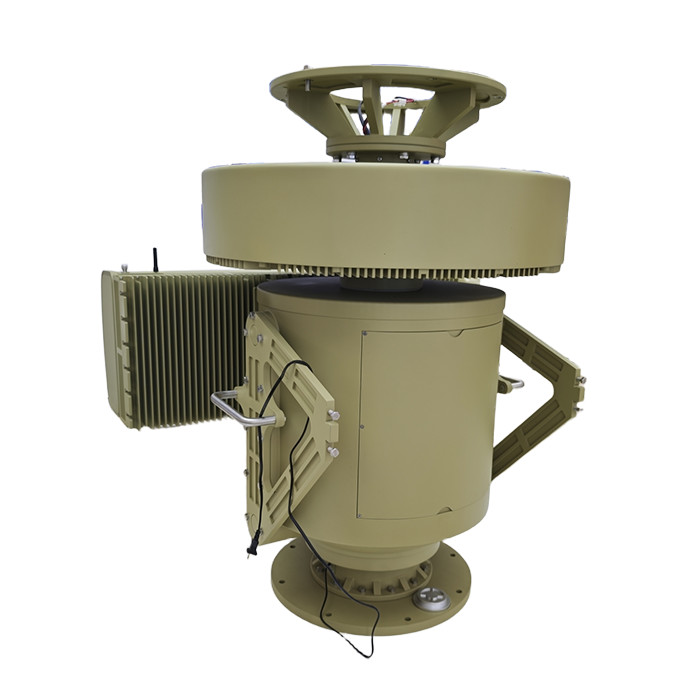

GNSS スプーフィング ラジオ 妨害 レーダー技術 防衛システム 3km 以内の無人機を妨害
Ⅰ製品説明
GNSS スプーフィング・ラジオ・ジャミング・テック・レーダー防衛システムは 3キロ圏内の無許可ドローンを検出,追跡,中和するために設計された高度な反ドローンソリューションです最先端のGNSS (グローバルナビゲーション衛星システム) スプーフィングとRF (ラジオ周波数) 妨害技術の利用重要なインフラストラクチャや軍事施設 政府施設や公共のイベントの セキュリティを確保します
Ⅱ製品の特徴
1多層ドローン防衛
GNSS スプーフィング,RF 妨害,レーダー検知を組み合わせて,ドローンを全面的に中和します.GPS,GLONASS,ガリレオ,そしてBeiDouの信号を妨害して ドローンのナビゲーションを混乱させる
2長距離カバー (3kmまで)
3km圏内の無人機に対して有効で 広範囲の保護を提供します異なる運用ニーズに対応する調節可能な電源設定.
3AI駆動検出追跡
レーダーとRFセンサーは ドローンをリアルタイムで検出します機械学習アルゴリズムは ドローンの種類を分類し 脅威レベルを評価します
4自動化 手動操作モード
ドローンへの脅威に即座に対応する 完全自動モード手動制御モードで 精密な標的と 選択的な妨害をします
5. 携帯性 使いやすさ
モジュラルの設計により,固定またはモバイル設定で迅速に展開できます.車両に搭載された,静止した,またはハンドヘルド操作に適しています.
6法的遵守の安全性
許可された周波数帯内で 合法的な通信への干渉を 避けるために動作する
Ⅲ製品機能
1GNSS スプーフィング (偽のGPS信号)
偽りの衛星信号を生成して ドローンのナビゲーションシステムを誤導するドローンが意図した軌道から 逸脱したり 位置を失ったり 安全に着陸させる
2. ラジオ周波数 (RF) 妨害
ブロック 2.4GHz,5.8GHz,433MHz,915MHz,その他の一般的なドローン制御周波数リモコン,ビデオ送信,テレメトリデータリンクを 妨害する
3レーダー検出追跡
3Dレーダースキャンで 遠隔距離の無人機が検出されるリアルタイムの追跡は 軌道予測と脅威評価を可能にします
4多用ドローン中和
複数の信号を同時に妨害して 群れのドローン攻撃に 対処できる
5. ユーザーフレンドリーなインターフェース
タッチスクリーン コントロールパネル 操作が簡単ドローンによる脅威が検出された場合の 警告通知
6データの記録分析
任務後の分析のために ドローン侵入を記録する将来の防御を向上させるために 脅威パターンの認識をサポートします
Ⅳ製品パラメータ
|
機能指標 |
|
|
標準設定 |
UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
|
検出距離 |
≥5KM |
|
検出周波数帯 |
70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
|
誤った頻度 |
GPS/GALILEO/GLONASS/北斗 |
|
誤った距離 |
≥1KM |
|
干渉周波数帯 |
5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
|
4850-5100MHz/2280-2540MHz/1750-2000MHz |
|
|
1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
|
|
レーダーパラメータ |
詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
|
光電子パラメータ |
光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
|
メカニカル・インジケーター |
|
|
風抵抗 |
10強風 |
|
動作温度 |
-40°C~55°C |
|
保存温度 |
-45°C~65°C |
|
保護基準 |
IP65 |
|
動作湿度 |
≤95% |
|
データインターフェース |
RJ45 |
|
パワーポート |
電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
|
体重 |
250KG |
|
サイズ |
850mm×850mm×1700mm |
|
プラットフォームの特徴 |
ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
|
周波数検知モジュールの指標パラメータ |
|
|
検出周波数帯 |
20MHzから6GHz |
|
検出半径 |
≥5km |
|
半径距離を特定する |
≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
|
検知角度 |
360° |
|
角測定精度誤差 (平均平方根) |
距離 5 km 以上 ≤ 1° |
|
最低検出高度 |
<0m |
|
干渉モジュールの指標パラメータ |
|
|
干渉周波数帯 |
5900~6200MHz |
|
5600-5950MHz |
|
|
5100〜5350MHz |
|
|
4850-5100MHz |
|
|
2280〜2540MHz |
|
|
1750〜2000MHz |
|
|
1100-1400MHz |
|
|
850〜1050MHz |
|
|
720~950MHz |
|
|
410〜520MHz |
|
|
パワーポート |
50W |
|
干渉距離 |
3KM |
|
レーダーモジュールのパラメータ |
|
|
作業システム |
段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
|
作業周波数帯 |
Xバンド |
|
効果的な検出能力 |
≥5.0KM (UAV) |
|
≥8.0KM (歩行者) |
|
|
≥10.0KM (車両) |
|
|
≥5.0KM (ボート) |
|
|
速度を検出する |
0.5m/sから83m/s |
|
アジムスの精度 |
≤0.3° (検索);≤0.3° (トラック) |
|
ピッチの正確さ |
≤1.0° (検索) ≤0.5° (トラック) |
|
データ率 |
≤5s/円 |
|
光電子モジュールのインデックスパラメータ |
|
|
操作距離 |
大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
|
赤外線熱画像 |
検出器:冷めないバナジウム酸化物 (VOx) 赤外線焦点平面 スペクトル範囲: 8μmから14μm 解像度: 640×512 NETD: 30mKより良い レンズの焦点距離: 31~155mm 5倍連続光学ズームレンズ レンズ制御:電気ズーム,手動/自動フォーカス 画像強化:SDEデジタル画像詳細強化技術 極度偽色:熱黒,熱白,複数の偽色オプションが利用可能 画像 調整: 明るさ,コントラスト,ガンマ 修正 コード形式:H.264/H.265/MJPEG 強い照明保護機能をサポートします |
|
高画質可視光 |
センサー:1/1.8 "ターゲット表面の星光グレード CMOS,ICR色から黒への変換 解像度: 2688×1520 照明: 色: 0.002 ルックス; 黒白: 0.0002 ルックス 暗号化形式:H.264/H.265/MJPEG 画像強化:幅広いダイナミックレンジ,強力な照明抑制,電子画像安定化,3Dデジタルノイズ削減,自動ホワイトバランスをサポートします 焦点距離: 12.5 〜 775mm 高画質の電気ズームレンズ デハージング: 光学および電子デハージングの両方をサポートする |
|
追跡機能 |
1追跡方法: フロントエンド内蔵ハードウェア追跡 2追跡モード: 手動,自動追跡,レーダーリンクをサポート 3ビデオスイッチング:デジタル高画質可視光/デジタル赤外線ビデオスイッチング追跡 4追跡機能: 複数の追跡アルゴリズムに組み込まれ,マルチターゲットの検出,自動キャプチャ,追跡中に自動ズーム,リアルタイムのターゲット軌跡の表示をサポートします臨時閉塞防止, etc 手動および自動追跡,レーダーリンク追跡をサポートする; 追跡プロセス中に標的認識をサポートする; 識別と追跡をサポートする;空気波ゲートの適応追跡をサポートする追跡ボックスのサイズは,目標サイズに応じて調整できます. 追跡ディスプレイ: 追跡標的の鷹眼ディスプレイを装備し,鷹眼の位置は任意に調整することができ,ターゲット2,4および8倍拡大ディスプレイをサポート |
|
分析 |
116Tops コンピューティング パワー プロセッサ 2実施方法: フロントエンド内蔵インテリジェント分析モジュール 3. 異常行動検出: ターゲット認識をサポート; 地域侵入検出,国境を越えた侵入検出,動き検出,などをサポート 分類認識: 人,車,無人機,鳥などの標的の分類認識をサポートする (データセットの提供には顧客の支援が必要です) |
|
機能強化 |
1. 健康管理: 自己テスト,ステータスクエリ,故障コードフィードバックのパワーをサポートし,可視光,熱画像コンポーネント,水平ピッチモーター,チップの温度,および実行時間 2データフィードバック: レンズ視野の角度,拡大,ZOOM/FOCUS値,ターンテーブルの角度に関するリアルタイム/クエリフィードバックと位置付け機能があります.リアルタイムでクエリ/フィードバックと位置位置付け機能をサポートします アップグレードと保守: 遠隔で再起動可能,遠隔アップグレード機能,システム保守に便利 |
|
サーボターンテーブルモジュールのインデックスパラメータ |
|
|
単軸回転台 |
1ターンテーブルの回転角度:アジムスN × 360°で連続回転 2最大アジムス速度: ≥ 130°/s 3最低アジムス速度: ≤0.1°/s 4最大アジムス加速: ≥ 90°/s2 5方向の精度: ≤0.1° 6固定指針の最小応答時間: ≤ 2s (0°から90°まで安定) ピッチブランケットの調整範囲: -25°から10°未満 |
VI:製品特徴
|
|
|
|
リアルタイムモニタリングと追跡 |
ハイ・ドン・チングの反ドローンシステムは リアルタイムでドローン動きを監視し追跡しますこのシステムはドローン標的を迅速に特定し 追跡することができますリアルタイムで位置,速度,飛行経路を把握します |
|
干渉と欺瞞 |
システムには強力な妨害や 欺瞞機能があります 妨害モードでは 自動または手動で 無線通信を妨害し ドローンをすぐに着陸させ基地に戻る欺瞞モードでは GNSS スプーフィング技術を使用して 飛行路線から遠ざけて 制限区域やコアエリアから遠ざける |
|
状況分析と指揮決定 |
ハイ・ドン・チング対無人機システムは ドローンによる脅威の状況を分析し 命令決定を支援しますレーダーから得られたリアルタイムデータを利用して ドローンの脅威レベルを迅速に評価します電子偵察機器と,事前に設定された脅威評価モデルを組み合わせて,ユーザーに対応する勧告を提供します. |
|
多レベル調整による対応 |
システムにはレーダー,スペクトル,電光技術を含む3レベルおよび2レベルのインターコネクション処分モードがサポートされています.スペクトル検出ドローンの総合的な監視と追跡を提供するために 電気光学追跡が協力し 脅威レベルに基づいて 妨害や欺瞞戦略を自動的に調整します双面接続モードでレーダーとスペクトル,レーダーと電気光学,異なるシナリオでドローンによる脅威を柔軟に対応するために. |
|
地域保護 |
ハイ・ドン・チング対無人機システムは 広大な地域を効果的に守ることができます広範な覆盖と強力な監視と妨害能力により 警戒区域とコアエリアの包括的な監視を可能にします重要な地域が ドローンによる脅威から 守られていることを保証します |
