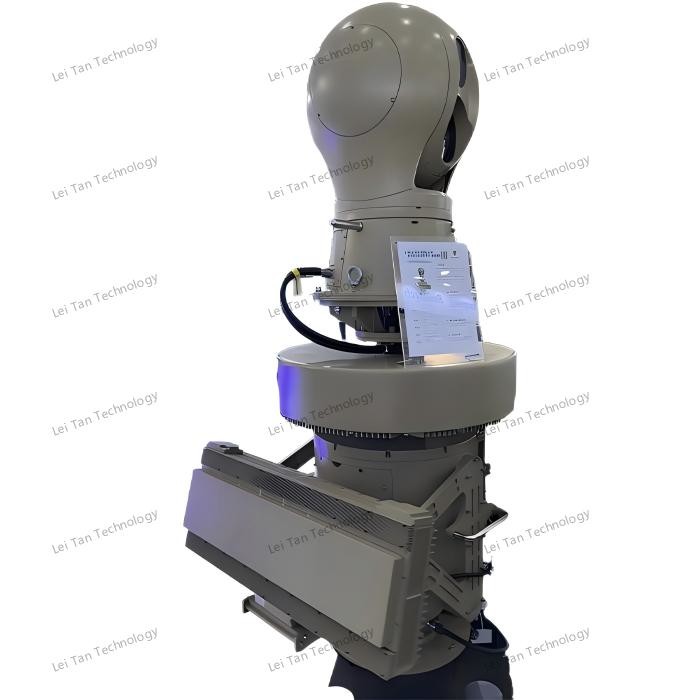

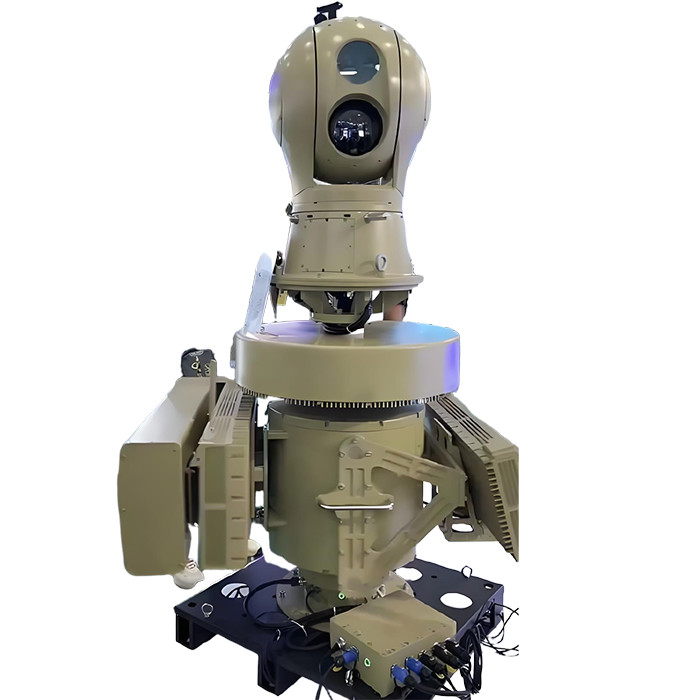

安定した性能を持つモジュール式設計 レーダー防御システム 高認識抑止力
Ⅰ製品説明
安定した性能レーダー防御システム (高認識抑止力) を搭載したモジュール設計は,高脅威環境のために設計された高度な多機能セキュリティソリューションです.このシステムは 最先端のレーダー技術と AI駆動の認識を統合し リアルタイム監視を可能にします脅威の検出と自動抑止メカニズム
Ⅱ製品の特徴
1モジュール型スケーラブルデザイン
プラグアンドプレイコンポーネントで 異なる運用ニーズに適応できる既存のセキュリティインフラストラクチャとのシームレスな統合をサポートします.ユーザの要求に基づいて拡張可能な検出範囲と機能
2高安定性 信頼性
厳しい環境 (極端な温度,塵,雨など) で24時間/24時間動作するように設計されています.冗長な電源と防災メカニズムは 動作を不間断に保ちます自律診断機能で 保守が必要性が低い
3AIによる認識抑止力
高精度な脅威分類のための高度な機械学習アルゴリズム複数の標的 (無人機,車両,人材) のリアルタイム追跡自動的な抑止プロトコル (アラーム,信号妨害,または反ドローン対策).
4マルチセンサ融合技術
レーダー,電光 (EO),赤外線 (IR) センサーを組み合わせて,包括的な検出を行う.盲点を減らして 状況認識を高めますデータの融合により 標的の識別の精度が向上します
5. 迅速なデプロイ ユーザーフレンドリーインターフェース
最小の校正が必要で 迅速な設定です直感的な制御ソフトと パーソナライズ可能なダッシュボード安全なネットワークを通じて遠隔監視と制御
Ⅲ製品機能
1遠距離検出 早期警告
拡張範囲 (設定に応じて [X] km まで) で脅威を検出する.許可のない侵入や近寄る物体に対して早期に警告します
2自動標的追跡分類
人工知能による認識は ドローンや車両 人間と動物を区別します軌道予測で 移動する標的を追跡する
3. リアルタイム 脅威 評価 警告
視覚/音声アラームやネットワークベースのアラームによる即時通知速度や軌跡や近所性によって 脅威を優先する
4積極的な抑止対策
敵の無人機や通信装置を 妨害する信号を配備するレーザーまたは運動対策 (オプション) と統合できる.
5データの記録 任務後の分析
検知日記,ビデオフィード,レーダーデータ訓練や運用改善のための再生と分析をサポートします
6ネットワーク中心の操作
集中的なセキュリティ管理のためのコマンド&コントロール (C2) システムと互換性がある.安全なリモートアクセスのために暗号化されたデータ送信をサポートします.
Ⅳ製品パラメータ
| 機能指標 | |
| 標準設定 | UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
| 検出距離 | ≥5KM |
| 検出周波数帯 | 70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
| 誤った頻度 | GPS/GALILEO/GLONASS/北斗 |
| 誤った距離 | ≥1KM |
| 干渉周波数帯 | 5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| レーダーパラメータ | 詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
| 光電子パラメータ | 光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
| メカニカル・インジケーター | |
| 風抵抗 | 10強風 |
| 動作温度 | -40歳°C55°C |
| 保存温度 | -45歳°C65°C |
| 保護基準 | IP65 |
| 動作湿度 | ≤95% |
| データインターフェース | RJ45 |
| パワーポート | 電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
| 体重 | 250KG |
| サイズ | 850mm×850mm×1700mm |
| プラットフォームの特徴 | ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
| 周波数検知モジュールの指標パラメータ | |
| 検出周波数帯 | 20MHzから6GHz |
| 検出半径 | ≥5km |
| 半径距離を特定する | ≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
| 検知角度 | 360° |
| 角測定精度誤差 (平均平方根) | 距離 5 km 以上 ≤ 1° |
| 最低検出高度 | <0m |
| 干渉モジュールの指標パラメータ | |
| 干渉周波数帯 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100〜5350MHz | |
| 4850-5100MHz | |
| 2280〜2540MHz | |
| 1750〜2000MHz | |
| 1100-1400MHz | |
| 850〜1050MHz | |
| 720~950MHz | |
| 410〜520MHz | |
| パワーポート | 50W |
| 干渉距離 | 3KM |
| レーダーモジュールのパラメータ | |
| 作業システム | 段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
| 作業周波数帯 | Xバンド |
| 効果的な検出能力 | ≥5.0KM (UAV) |
| ≥8.0KM (歩行者) | |
| ≥10.0KM (車両) | |
| ≥5.0KM (ボート) | |
| 速度を検出する | 0.5m/sから83m/s |
| アジムスの精度 | ≤0.3° (検索);≤0.3° (トラック) |
| ピッチの正確さ | ≤1.0° (検索) ≤0.5° (トラック) |
| データ率 | ≤5s/円 |
| 光電子モジュールのインデックスパラメータ | |
| 操作距離 | 大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
| 赤外線熱画像 | 検出器:冷めないバナジウム酸化物 (VOx) 赤外線焦点平面 スペクトル範囲: 8μmから14μm 解像度: 640×512 NETD: 30mKより良い レンズの焦点距離: 31~155mm 5倍連続光学ズームレンズ レンズ制御:電気ズーム,手動/自動フォーカス 画像強化:SDEデジタル画像詳細強化技術 極度偽色:熱黒,熱白,複数の偽色オプションが利用可能 画像 調整: 明るさ,コントラスト,ガンマ 修正 コード形式:H.264/H.265/MJPEG 強い照明保護機能をサポートします |
| 高画質可視光 | センサー:1/1.8 "ターゲット表面の星光グレード CMOS,ICR色から黒への変換 解像度: 2688×1520 照明: 色: 0.002 ルックス; 黒白: 0.0002 ルックス 暗号化形式:H.264/H.265/MJPEG 画像強化:幅広いダイナミックレンジ,強力な照明抑制,電子画像安定化,3Dデジタルノイズ削減,自動ホワイトバランスをサポートします 焦点距離: 12.5 〜 775mm 高画質の電気ズームレンズ デハージング: 光学および電子デハージングの両方をサポートする |
| 追跡機能 | 1追跡方法: フロントエンド内蔵ハードウェア追跡 2追跡モード: 手動,自動追跡,レーダーリンクをサポート 3ビデオスイッチング:デジタル高画質可視光/デジタル赤外線ビデオスイッチング追跡 4追跡機能: 複数の追跡アルゴリズムに組み込まれ,マルチターゲットの検出,自動キャプチャ,追跡中に自動ズーム,リアルタイムのターゲット軌跡の表示をサポートします臨時閉塞防止, etc 手動および自動追跡,レーダーリンク追跡をサポートする; 追跡プロセス中に標的認識をサポートする; 識別と追跡をサポートする;空気波ゲートの適応追跡をサポートする追跡ボックスのサイズは,目標サイズに応じて調整できます. 追跡ディスプレイ: 追跡標的の鷹眼ディスプレイを装備し,鷹眼の位置は任意に調整することができ,ターゲット2,4および8倍拡大ディスプレイをサポート |
| 分析 | 116Tops コンピューティング パワー プロセッサ 2実施方法: フロントエンド内蔵インテリジェント分析モジュール 3. 異常行動検出: ターゲット認識をサポート; 地域侵入検出,国境を越えた侵入検出,動き検出,などをサポート 分類認識: 人,車,無人機,鳥などの標的の分類認識をサポートする (データセットの提供には顧客の支援が必要です) |
| 機能強化 | 1. 健康管理: 自己テスト,ステータスクエリ,故障コードフィードバックのパワーをサポートし,可視光,熱画像コンポーネント,水平ピッチモーター,チップの温度,および実行時間 2データフィードバック: レンズ視野の角度,拡大,ZOOM/FOCUS値,ターンテーブルの角度に関するリアルタイム/クエリフィードバックと位置付け機能があります.リアルタイムでクエリ/フィードバックと位置位置付け機能をサポートします アップグレードと保守: 遠隔で再起動可能,遠隔アップグレード機能,システム保守に便利 |
| サーボターンテーブルモジュールのインデックスパラメータ | |
| 単軸回転台 | 1ターンテーブルの回転角度:アジムスN × 360°で連続回転 2最大アジムス速度: ≥ 130°/s 3最低アジムス速度: ≤0.1°/s 4最大アジムス加速: ≥ 90°/s2 5方向の精度: ≤0.1° 6固定指針の最小応答時間: ≤ 2s (0°から90°まで安定) ピッチブランケットの調整範囲: -25°から10°未満 |
VI:製品の特徴
|
製品の特徴 |
ハイ・ドン・チングの反ドローンシステムは リアルタイムでドローン動きを監視し追跡しますこのシステムはドローン標的を迅速に特定し 追跡することができますリアルタイムで位置,速度,飛行経路を把握します |
|
干渉と欺瞞 |
システムには強力な妨害や 欺瞞機能があります 妨害モードでは 自動または手動で 無線通信を妨害し ドローンをすぐに着陸させ基地に戻る欺瞞モードでは GNSS スプーフィング技術を使用して 飛行路線から遠ざけて 制限区域やコアエリアから遠ざける |
|
状況分析と指揮決定 |
ハイ・ドン・チング対無人機システムは ドローンによる脅威の状況を分析し 命令決定を支援しますレーダーから得られたリアルタイムデータを利用して ドローンの脅威レベルを迅速に評価します電子偵察機器と,事前に設定された脅威評価モデルを組み合わせて,ユーザーに対応する勧告を提供します. |
|
多レベル調整による対応 |
システムにはレーダー,スペクトル,電光技術を含む3レベルおよび2レベルのインターコネクション処分モードがサポートされています.スペクトル検出ドローンの総合的な監視と追跡を提供するために 電気光学追跡が協力し 脅威レベルに基づいて 妨害や欺瞞戦略を自動的に調整します双面接続モードでレーダーとスペクトル,レーダーと電気光学,異なるシナリオでドローンによる脅威を柔軟に対応するために. |
|
地域保護 |
ハイ・ドン・チング対無人機システムは 広大な地域を効果的に守ることができます広範な覆盖と強力な監視と妨害能力により 警戒区域とコアエリアの包括的な監視を可能にします重要な地域が ドローンによる脅威から 守られていることを保証します |
