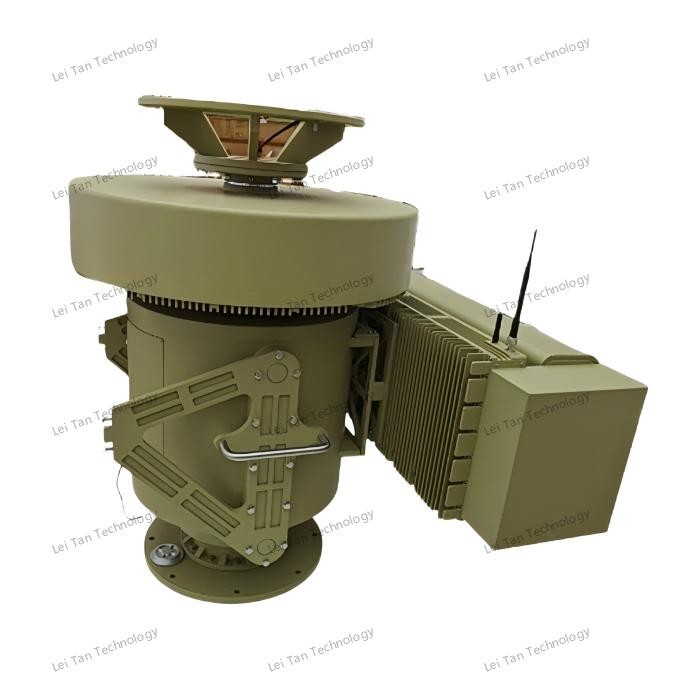

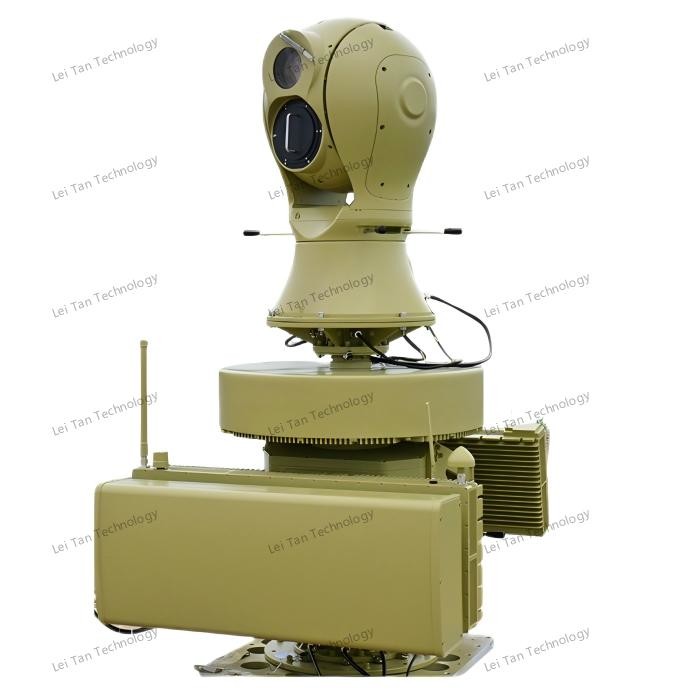

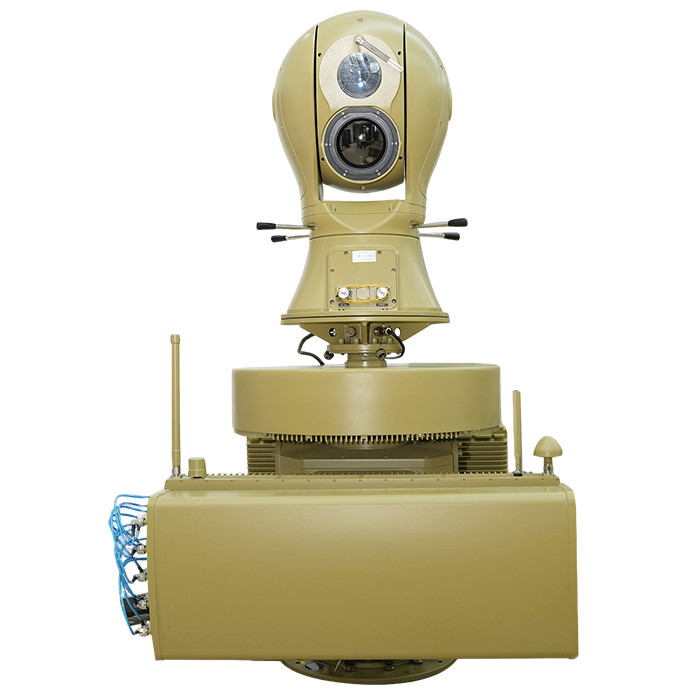

多センサー 全面保護レーダー 防御システム 重要なエリアの保護
Ⅰ製品説明
マルチセンサ 全面保護レーダー防衛システムは 極めて重要な地域を 卓越した精度と信頼性で 守るために設計された 高度な統合セキュリティソリューションですマルチセンサ融合と組み合わせた 最先端のレーダー技術を利用することでこのシステムは 脅威の検出,追跡,評価を 徹底的に可能にします
Ⅱ製品の特徴
1マルチセンサ融合技術
レーダー,熱画像,光学カメラ,AI分析を組み合わせて 高度な検出精度を実現します複数のセンサーの 相互確認によって 誤警報を減らす
2. 360度監視カバー
全方向レーダースキャンで 重要な領域に 盲点がないことを保証します調整可能な検出範囲と 感度 パーソナライズされたセキュリティ・ペリメーター
3. AIPowered 脅威認識
機械学習アルゴリズムは 脅威を分類し 優先順位を付けます (ドローンや車両,職員など)リアルタイム追跡と予測分析の自動警告
4全天候 昼夜 運用
熱画像とレーダー穿透機能は 霧,雨,雪,そして完全な暗闇でも機能性を保証します
5モジュール型スケーラブルデザイン
追加センサーや既存のセキュリティネットワークへの統合で簡単に拡張できますリモートモニタリングと集中制御をサポートします
6迅速な展開 低保守性
軽量で頑丈な構造で 様々な環境で 迅速に設置できます自動診断機能は ダウンタイムや メンテナンスコストを最小限に抑えます
Ⅲ製品機能
1ダイナミック・ターゲット検出追跡
レーダー検出: 特定の範囲内で動く物体を検出するために環境を継続的にスキャンします.複数の標的を追跡する リアルタイム軌道分析で複数の脅威を同時に追跡する
2. 知的脅威分類
人工知能に基づく識別: 人間,車両,無人機,動物を区別するリスク評価: 速度,大きさ,動きパターンに基づいて 脅威レベルを割り当てます.
3自動アラーム応答統合
即時の警告: 視覚/音響アラームやモバイル通知を通じてセキュリティスタッフに通知します.対策との統合:自動防御メカニズム (妨害,障壁) を起動することができます.
4マルチセンサデータ・フュージョン
クロス検証: レーダー,熱,光学データを組み合わせて 偽陽性を排除する.状況認識強化: リアルタイムモニタリングのために 脅威データをデジタルマップに重ねる.
5リモコンモニタリング
クラウドベースの管理: 認証されたデバイスからライブフィードとシステム制御にアクセスします.カスタマイズ可能なダッシュボード:ユーザーの好みに基づいて重要な指標とアラートを表示します.
6適応式スキャンモード
調整可能な検出範囲:短距離,中距離,または長距離監視のために設定できます.焦点ゾーン 高リスクエリアでのスキャンを優先し 周辺の全域をカバーします
7データの記録 法医学分析
イベント記録: 検知ログ,ビデオ映像,およびシステム応答を事件後のレビューのために保存します.フォレンシック再生:調査のためにセキュリティ違反の再構築を許可します.
Ⅳ製品パラメータ
| 機能指標 | |
| 標準設定 | UAD-XTF-PZGLE05 (レーダー,スペクトル,電気光学,妨害,欺瞞,コントローラー,管理ソフトウェア) |
| 検出距離 | ≥5KM |
| 検出周波数帯 | 70MHzから6000MHz,注:他の周波数帯はカスタマイズできます. |
| 誤った頻度 | GPS/GALILEO/GLONASS/北斗 |
| 誤った距離 | ≥1KM |
| 干渉周波数帯 | 5500〜6200MHz/5600〜5950MHz/5100〜5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| レーダーパラメータ | 詳細なパラメータは以下のとおり: ラダーモジュールの性能パラメータ |
| 光電子パラメータ | 光電パラメータ 詳細なパラメータは以下の表に記載されています *4 光電モジュール性能パラメータ |
| メカニカル・インジケーター | |
| 風抵抗 | 10強風 |
| 動作温度 | -40歳°C55°C |
| 保存温度 | -45歳°C65°C |
| 保護基準 | IP65 |
| 動作湿度 | ≤95% |
| データインターフェース | RJ45 |
| パワーポート | 電圧: 220V パワー: ≤550W (検出モード), ≤1950W (対策モード) |
| 体重 | 250KG |
| サイズ | 850mm×850mm×1700mm |
| プラットフォームの特徴 | ホワイトリストとブラックリスト リアルタイム検出 光学追跡 自動対策 手動対策 GISマップ データ格納 イベントクエリ |
| 周波数検知モジュールの指標パラメータ | |
| 検出周波数帯 | 20MHzから6GHz |
| 検出半径 | ≥5km |
| 半径距離を特定する | ≥5キロメートル,いくつかのドローンブランドやモデルを認識することができます |
| 検知角度 | 360° |
| 角測定精度誤差 (平均平方根) | 距離 5 km 以上 ≤ 1° |
| 最低検出高度 | <0m |
| 干渉モジュールの指標パラメータ | |
| 干渉周波数帯 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100〜5350MHz | |
| 4850-5100MHz | |
| 2280〜2540MHz | |
| 1750〜2000MHz | |
| 1100-1400MHz | |
| 850〜1050MHz | |
| 720~950MHz | |
| 410〜520MHz | |
| パワーポート | 50W |
| 干渉距離 | 3KM |
| レーダーモジュールのパラメータ | |
| 作業システム | 段階式配列システム (アジムスキャニング+エレフテーションフェーズキャニング) |
| 作業周波数帯 | Xバンド |
| 効果的な検出能力 | ≥5.0KM (UAV) |
| ≥8.0KM (歩行者) | |
| ≥10.0KM (車両) | |
| ≥5.0KM (ボート) | |
| 速度を検出する | 0.5m/sから83m/s |
| アジムスの精度 | ≤0.3° (検索);≤0.3° (トラック) |
| ピッチの正確さ | ≤1.0° (検索) ≤0.5° (トラック) |
| データ率 | ≤5s/円 |
| 光電子モジュールのインデックスパラメータ | |
| 操作距離 | 大気の可視度 ≥ 20km,湿度 ≤ 50% RH,温度差> 6Kの場合,可視光検出距離 ≥ 5000m,追跡距離 ≥ 4000m,認識距離 ≥ 3000m3m × 0.3m 無人機標的;熱画像検出距離 ≥1500m,追跡距離 ≥1000m,認識距離 ≥1000m |
| 赤外線熱画像 | 検出器:冷めないバナジウム酸化物 (VOx) 赤外線焦点平面 スペクトル範囲: 8μmから14μm 解像度: 640×512 NETD: 30mKより良い レンズの焦点距離: 31~155mm 5倍連続光学ズームレンズ レンズ制御:電気ズーム,手動/自動フォーカス 画像強化:SDEデジタル画像詳細強化技術 極度偽色:熱黒,熱白,複数の偽色オプションが利用可能 画像 調整: 明るさ,コントラスト,ガンマ 修正 コード形式:H.264/H.265/MJPEG 強い照明保護機能をサポートします |
| 高画質可視光 | センサー:1/1.8 "ターゲット表面の星光グレード CMOS,ICR色から黒への変換 解像度: 2688×1520 照明: 色: 0.002 ルックス; 黒白: 0.0002 ルックス 暗号化形式:H.264/H.265/MJPEG 画像強化:幅広いダイナミックレンジ,強力な照明抑制,電子画像安定化,3Dデジタルノイズ削減,自動ホワイトバランスをサポートします 焦点距離: 12.5 〜 775mm 高画質の電気ズームレンズ デハージング: 光学および電子デハージングの両方をサポートする |
| 追跡機能 | 1追跡方法: フロントエンド内蔵ハードウェア追跡 2追跡モード: 手動,自動追跡,レーダーリンクをサポート 3ビデオスイッチング:デジタル高画質可視光/デジタル赤外線ビデオスイッチング追跡 4追跡機能: 複数の追跡アルゴリズムに組み込まれ,マルチターゲットの検出,自動キャプチャ,追跡中に自動ズーム,リアルタイムのターゲット軌跡の表示をサポートします臨時閉塞防止, etc 手動および自動追跡,レーダーリンク追跡をサポートする; 追跡プロセス中に標的認識をサポートする; 識別と追跡をサポートする;空気波ゲートの適応追跡をサポートする追跡ボックスのサイズは,目標サイズに応じて調整できます. 追跡ディスプレイ: 追跡標的の鷹眼ディスプレイを装備し,鷹眼の位置は任意に調整することができ,ターゲット2,4および8倍拡大ディスプレイをサポート |
| 分析 | 116Tops コンピューティング パワー プロセッサ 2実施方法: フロントエンド内蔵インテリジェント分析モジュール 3. 異常行動検出: ターゲット認識をサポート; 地域侵入検出,国境を越えた侵入検出,動き検出,などをサポート 分類認識: 人,車,無人機,鳥などの標的の分類認識をサポートする (データセットの提供には顧客の支援が必要です) |
| 機能強化 | 1. 健康管理: 自己テスト,ステータスクエリ,故障コードフィードバックのパワーをサポートし,可視光,熱画像コンポーネント,水平ピッチモーター,チップの温度,および実行時間 2データフィードバック: レンズ視野の角度,拡大,ZOOM/FOCUS値,ターンテーブルの角度に関するリアルタイム/クエリフィードバックと位置付け機能があります.リアルタイムでクエリ/フィードバックと位置位置付け機能をサポートします アップグレードと保守: 遠隔で再起動可能,遠隔アップグレード機能,システム保守に便利 |
| サーボターンテーブルモジュールのインデックスパラメータ | |
| 単軸回転台 | 1ターンテーブルの回転角度:アジムスN × 360°で連続回転 2最大アジムス速度: ≥ 130°/s 3最低アジムス速度: ≤0.1°/s 4最大アジムス加速: ≥ 90°/s2 5方向の精度: ≤0.1° 6固定指針の最小応答時間: ≤ 2s (0°から90°まで安定) ピッチブランケットの調整範囲: -25°から10°未満 |
VI:製品の特徴
|
プロ導管特徴 |
ハイ・ドン・チングの反ドローンシステムは リアルタイムでドローン動きを監視し追跡しますこのシステムはドローン標的を迅速に特定し 追跡することができますリアルタイムで位置,速度,飛行経路を把握します |
|
干渉と欺瞞 |
システムには強力な妨害や 欺瞞機能があります 妨害モードでは 自動または手動で 無線通信を妨害し ドローンをすぐに着陸させ基地に戻る欺瞞モードでは GNSS スプーフィング技術を使用して 飛行路線から遠ざけて 制限区域やコアエリアから遠ざける |
|
状況分析と指揮決定 |
ハイ・ドン・チング対無人機システムは ドローンによる脅威の状況を分析し 命令決定を支援しますレーダーから得られたリアルタイムデータを利用して ドローンの脅威レベルを迅速に評価します電子偵察機器と,事前に設定された脅威評価モデルを組み合わせて,ユーザーに対応する勧告を提供します. |
|
多レベル調整による対応 |
システムにはレーダー,スペクトル,電光技術を含む3レベルおよび2レベルのインターコネクション処分モードがサポートされています.スペクトル検出ドローンの総合的な監視と追跡を提供するために 電気光学追跡が協力し 脅威レベルに基づいて 妨害や欺瞞戦略を自動的に調整します双面接続モードでレーダーとスペクトル,レーダーと電気光学,異なるシナリオでドローンによる脅威を柔軟に対応するために. |
|
地域保護 |
ハイ・ドン・チング対無人機システムは 広大な地域を効果的に守ることができます広範な覆盖と強力な監視と妨害能力により 警戒区域とコアエリアの包括的な監視を可能にします重要な地域が ドローンによる脅威から 守られていることを保証します |
