2D4線レーダー低空飛行無人機 鳥の標的 バルーン
私は...製品説明

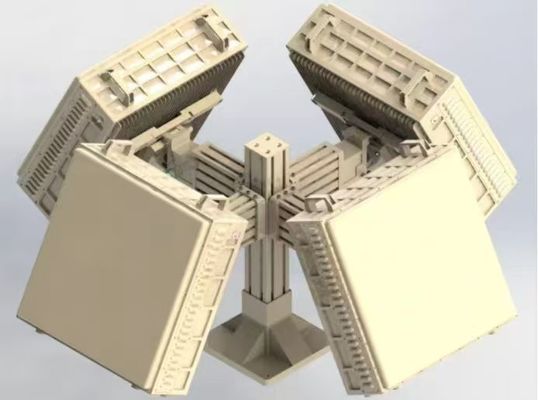

2次元4配列レーダーは X帯の高度な完全コアレンスのパルスドップラー 2次元相次ぐスキャン3座標レーダーです電気光学システムの検出と追跡のために特別に設計されています低高度無人機 (UAV) の標的や鳥や気球に対して正確な指針を提供します.レーダーシステムは360°の範囲をカバーできます目標の正確なTWS (スキャン・アンド・トラッキング) とTAS (スキャン・アフター・トラッキング) の追跡を達成し,低高度の監視とターゲット追跡能力を全面的に備えています.
II. 製品の特徴
自動追跡
レーダーは自律的に標的を探し 追跡モードに切り替える人間の介入なしに完全に自動で動作できます.
携帯性と迅速な展開
このレーダーシステムは軽量で,移動用の車両に設置したり,固定ステーションとして展開したりできます.各配列は,最大アジミュート範囲が90°と高度範囲が60°をカバーすることができます.セクター特有のモニタリングと全360°モニタリングの両方に適しています.
乱雑を抑制し,小規模な標的を検出する:
このレーダーは,高安定周波源,長期一貫蓄積,フィルター設計方法,MTI (Moving Target Indication) や混沌地図検出などの先進技術を採用している.この機能により,レーダーが地面の混乱を抑制し,小さな標的を標的にする能力が向上します複雑な環境でも正確な検出を保証します.
製品機能
低高度監視と追跡
全域低空監視モードでは,レーダーの各面は90°アジミュート範囲をカバーし,4つの面は360°をカバーします.レーダーはUAV,鳥を継続的に探します.,距離,角度,高度,速度を計測する. この装置は,空中から飛ぶ気球や,その範囲内の他の空中標的を追跡する.この詳細な情報は,端末のコマンドと制御システムに迅速に報告されます..
複数の標的の自動TAS追跡:
標的を検知し捕獲した後,レーダーは自動でTWS検索と多標的自動TAS追跡を組み合わせたモードに切り替える.1秒のデータレートで最大5回の標的を同時にTAS精密追跡することができますこの能力によりレーダーは 標的の識別,確認,処理のための電光システムや他のシステムにリアルタイムガイドを提供できます
IV 製品パラメータ
|
作業周波数帯 |
X帯/Ku帯 |
|
アジムスカバー |
360° (各配列が90°をカバーする) |
|
高度カバー |
≥60° (デフォルトカバーは0°~30°) |
|
最大検出範囲 |
≥5km (Phantom UAVの場合) |
|
最小検出範囲 |
≤250m |
|
最低検出速度 |
≤1m/s (追跡モード) |
|
測定精度 (RMS エラー) |
距離: ≤10m アジムス: ≤0.6° 標高: ≤0.6° |
|
データリフレッシュレート |
TWS: 3s TAS: 1s |
|
追跡された標的数 |
TWS: ≥128回数 TAS: ≥5回数 |
|
レーダーホストの寸法 |
≤600mm*600mm*220mm |
|
電力消費量 (基座を含む) |
≤900W (各配列) |
|
重さ (配列ごとに) |
≤35kg |
|
インターフェース |
ギガビットイーサネットポート |
2次元四射線レーダーは 高性能なシステムで 低空監視と標的追跡の 要求に応えるように設計されています強力な性能パラメータと組み合わせた国境警備から野生生物のモニタリングまで 様々な用途に最適です
