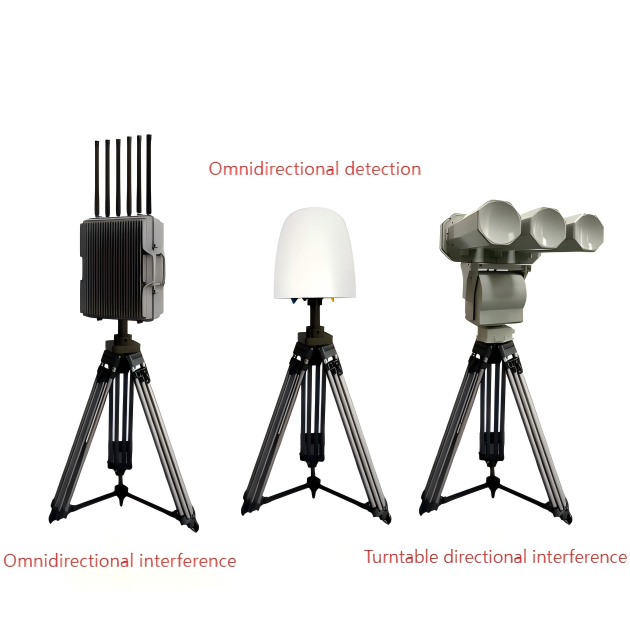

1. 製品概要製品紹介
無人航空機（UAV）方向探知および位置特定対抗措置装置は、対UAVシステム全体の高度に統合されたソリューションです。UAVの検出と警告、ターゲット認識、方向探知と位置特定、干渉処理、制御を統合した包括的なシステムです。オンボードコンポーネント、固定設置コンポーネント、一時的な展開コンポーネントを装備でき、柔軟性があり、マルチシナリオアプリケーションに適しています。
2. 装置の特徴
1. 全周波数帯域の隠密検出 + 高精度状況分析 軽量三脚（複雑な設置は不要、1人で5分以内に展開を完了できます）と大容量モバイル電源（外部電源への依存から解放）を装備しており、緊急シナリオ（一時的な集まり、緊急救助現場、一時的な国境管理ポイントなど）で対抗措置ノードを迅速に構築できます。固定展開と車載展開のギャップを埋め、「いつでもどこでもオンデマンド展開」を実現します。

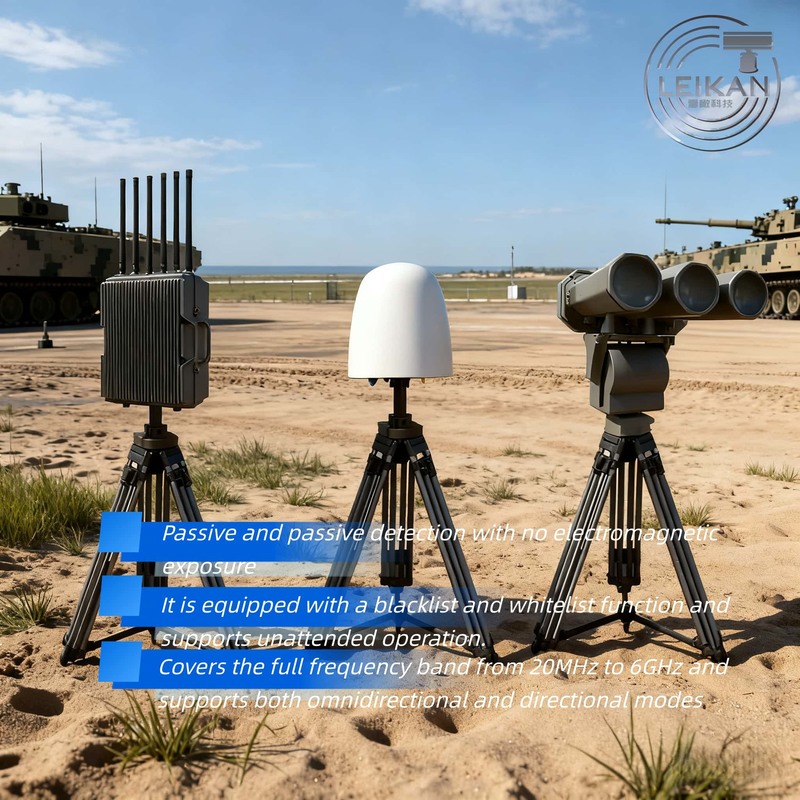

採用パッシブパッシブスペクトル検出技術（電磁波放射ゼロ、自己検出のリスクを回避）により、20MHz〜6GHzの全周波数帯域（民生/商用ドローンの主流動作周波数帯域を含む）をカバーします。マルチアレイ方向探知および位置特定アンテナを搭載し、検出エリア内のドローンの無線信号を迅速に捕捉できます。専用の無線プロトコル分析アルゴリズムと組み合わせることで、経度と緯度座標、リアルタイム高度、飛行速度/方向、ドローンモデル、デバイスSNコード、離陸地点位置など、ターゲットの全次元の主要情報を自動的に識別します。「信号捕捉から状況可視化」までの全プロセス管理と制御を実現し、脅威の軌道を事前に予測します。
2. 高速デジタル周波数スイープ + シナリオ固有の精密ジャミング
軽量三脚（複雑な設置は不要、1人で5分以内に展開を完了できます）と大容量モバイル電源（外部電源への依存から解放）を装備しており、緊急シナリオ（一時的な集まり、緊急救助現場、一時的な国境管理ポイントなど）で対抗措置ノードを迅速に構築できます。固定展開と車載展開のギャップを埋め、「いつでもどこでもオンデマンド展開」を実現します。
に基づいています高速デジタル周波数スイープ技術（ミリ秒レベルの信号ロック、従来のアナログジャミングよりも優れた応答速度）により、電磁波ジャミングを通じてドローンの「ナビゲーション+リモートコントロール+画像伝送」の3つのリンクに正確に作用し、ターゲットを帰還または着陸させます。指定されたターゲットの精密ジャミング（周囲の合法的な通信機器への偶発的なジャミングを回避し、コンプライアンスリスクを軽減）をサポートします。さらに、シナリオ要件（オープンエリア/密集した建物など）に応じてアンテナタイプを柔軟に構成し、「コスト管理」と「地域カバレッジ性能」の最適なバランスを実現します。
3. SOAアーキテクチャ管理および制御プラットフォーム + 弾性拡張機能
軽量三脚（複雑な設置は不要、1人で5分以内に展開を完了できます）と大容量モバイル電源（外部電源への依存から解放）を装備しており、緊急シナリオ（一時的な集まり、緊急救助現場、一時的な国境管理ポイントなど）で対抗措置ノードを迅速に構築できます。固定展開と車載展開のギャップを埋め、「いつでもどこでもオンデマンド展開」を実現します。
採用SOA（サービス指向アーキテクチャ）（強力な互換性、クロスシステム接続をサポート）により、WebやAPPを含むマルチターミナルアクセスを提供し、20セット以上のドローン検出および対抗措置装置を一元的にアクセスおよび管理できます（複数のデバイスの分散運用および保守コストを削減し、管理効率を向上させます）。弾性拡張インターフェースを装備しており、レーダー、光電追跡、信号欺瞞などの他の対抗措置装置にシームレスにアクセスできます。将来的には、「検出 - 追跡 - ジャミング - トラップ」の統合された予防および制御システムを徐々に構築し、顧客の初期投資を保護します。
4. 車載サポートコンポーネント：長時間のモバイル展開ソリューション 軽量三脚（複雑な設置は不要、1人で5分以内に展開を完了できます）と大容量モバイル電源（外部電源への依存から解放）を装備しており、緊急シナリオ（一時的な集まり、緊急救助現場、一時的な国境管理ポイントなど）で対抗措置ノードを迅速に構築できます。固定展開と車載展開のギャップを埋め、「いつでもどこでもオンデマンド展開」を実現します。
専用の車載ブラケット（さまざまな警察/エンジニアリング車両に対応）、安全配電盤、大容量車載バッテリー、UPSバックアップ電源、ポータブル発電機を装備しています。バッテリーは、検出モードで12時間の連続動作とジャミングモードで2時間の連続動作（毎日のモバイルパトロールの需要を満たす）をサポートし、AC220V外部電源にも対応しています（長期的な固定管理と制御をサポート）。高速道路回廊や大規模イベントの周辺など、モバイル予防および制御シナリオに適しています。
5. 固定設置コンポーネント：高信頼性屋外長期展開ソリューション 軽量三脚（複雑な設置は不要、1人で5分以内に展開を完了できます）と大容量モバイル電源（外部電源への依存から解放）を装備しており、緊急シナリオ（一時的な集まり、緊急救助現場、一時的な国境管理ポイントなど）で対抗措置ノードを迅速に構築できます。固定展開と車載展開のギャップを埋め、「いつでもどこでもオンデマンド展開」を実現します。
ポールマウントブラケット（さまざまな直径のポールに対応）、鉄筋コンクリートベース（耐風等級10）、雷保護配電盤（屋外の雷干渉に抵抗）を含み、安定したAC220V電源をサポートします。装置はIP65保護等級（防塵および防水）を備えており、高温や豪雨などの複雑な屋外環境での長期的な動作を可能にします。空港、石油貯蔵庫、政府施設などの主要エリアでの固定的な予防および制御に適しています。 軽量三脚（複雑な設置は不要、1人で5分以内に展開を完了できます）と大容量モバイル電源（外部電源への依存から解放）を装備しており、緊急シナリオ（一時的な集まり、緊急救助現場、一時的な国境管理ポイントなど）で対抗措置ノードを迅速に構築できます。固定展開と車載展開のギャップを埋め、「いつでもどこでもオンデマンド展開」を実現します。
6. 一時的な展開コンポーネント：分単位の迅速な対応ソリューション 軽量三脚（複雑な設置は不要、1人で5分以内に展開を完了できます）と大容量モバイル電源（外部電源への依存から解放）を装備しており、緊急シナリオ（一時的な集まり、緊急救助現場、一時的な国境管理ポイントなど）で対抗措置ノードを迅速に構築できます。固定展開と車載展開のギャップを埋め、「いつでもどこでもオンデマンド展開」を実現します。
2. 製品機能
パラメータ名
|
パラメータ値
|
検出装置
|
|
F`
|
周波数範囲400MHz
|
（
主要周波数帯域はオプションで利用可能）検出方法
|
|
パッシブ無線自動検出、パッシブ信号受信
|
検出距離
|
|
5〜10km（モデルによって異なり、UAVの検出距離は異なり、UAVの送信電力は0.1Wより大きい）
|
検出範囲
|
|
全方向検出
|
数
|
|
60以上のドローン
|
検出精度
|
|
測定精度≤3°
|
位置精度は10m未満
|
|
対抗措置装置
|
|
M
|
モデル無線干渉抑制
|
ターゲット
|
|
ドローンマッピング、飛行制御リンク、ナビゲーション信号
|
F
|
|
周波数範囲400MHz
|
,5.8GHz（オプション）,5.8GHz（オプション）,5.8GHz（オプション）,5.8GHz（オプション）,5.8GHz（オプション）,5.8GHz（オプション）,5.8GHz（オプション）D
|
|
距離指向性：3〜5km（モデルによって異なり、対抗措置距離は異なります）
|
全範囲：1.5〜2km（モデルによって異なり、対抗措置距離は異なります）
|
|
システム全体
|
|
サイズ
|
検出装置：450mm * 400mm
|
対抗装置：550mm * 500mm * 300mm
|
|
W
|
|
重量≤
|
45Kg総消費電力
|
|
検出有効
|
:55w干渉オン：960W
|
|
L
|
|
保護レベルIP67
|
IV. 特徴と利点
|
パッシブ全方位検出
- : ドローンの自発的な信号をパッシブに受信（電磁信号の送信なし）して検出し、不正なドローンのブランド、モデル、周波数を識別できます。雨、雪、霧の影響を受けず、24時間365日、全天候型、360°検出をサポートし、市場で利用可能なドローンの95％以上をカバーしています。精密な位置特定と長距離早期警戒
- : 高精度方向探知およびプロトコル解読技術を採用し、主流ドローンの方向探知精度を5メートル未満で実現しています。DJIドローンとそのリモートコントローラーを特定できます（経度/緯度、方向、距離、速度、高度を表示）。干渉がなく、障害物のない条件下では、検出範囲は最大15kmに達し、早期対応を可能にします。インテリジェント無人対抗措置
- : 一度有効にすると、不正なドローンを自動的に識別し、ジャミング応答をトリガーします。ユーザーはジャミングの持続時間とサイクル時間をカスタマイズでき、効率と柔軟性のバランスを取ることができます。2つのモードの精密対抗措置
- :ターゲットジャミング
- : 特定のドローンモデルの通信プロトコルを解読し、周波数変調信号に対して狭帯域ジャミングを実行します。広帯域ジャミング
- : 無指向性アンテナ、高速デジタル周波数スイープ、および高出力RF増幅技術を利用して、複数のドローンを複数の方向から同時にジャミングし、帰還または着陸を強制します。インテリジェントブラックリスト/ホワイトリスト管理
- : ドローンの固有のシリアル番号を識別し、ワンクリックホワイトリスト登録を可能にします。ホワイトリストに追加された合法的に登録されたドローンは、保護エリアに入ってもアラームをトリガーせず、誤ったアラートを回避します。全シナリオ適応性および継続的なアップグレード
- : 高速モバイルシナリオでも正常な動作を維持します。電子地図のオンライン/オフライン地図更新をサポートします。ドローンモデルデータベースの無料リモートアップグレードを提供し、業界の動向に合わせて不定期に更新します。データ駆動型管理
- : 飛行記録、履歴軌跡、アラームログなど、ドローンデータの統計分析と視覚的表示を提供し、意思決定をサポートします。システムインターフェース
